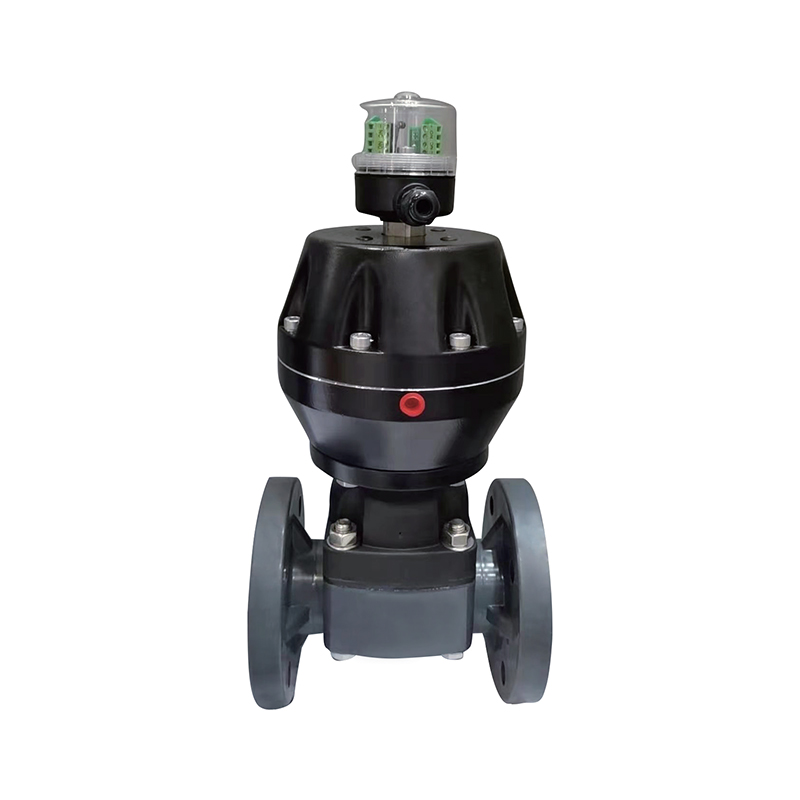

شیر دیافراگمی فلنج UPVC پنوماتیک SCH8O/DIN

شیر دیافراگمی فلنجی UPVC پنوماتیک از مواد UPVC ساخته شده است که در برابر اسیدها و قلیایی های قوی مقاومت می کند و زنگ نمی زند و پوسته نمی شود و آن را برای جابجایی رسانه های مختلف خورنده مناسب می کند. بدنه شیر دارای ساختار فشرده، سبک وزن و نصب و نگهداری آسان است و باعث کاهش بار روی سیستم لوله کشی می شود. ساختار دیافراگم یک مهر و موم محکم را تضمین می کند، به طور موثر از نشت رسانه جلوگیری می کند و عملکرد ایمن و پایدار سیستم را تضمین می کند. کنترل پنوماتیک سوئیچینگ سریع، عملکرد پاسخگو و کنترل و اتوماسیون آسان از راه دور را امکان پذیر می کند. این ماده با استانداردهای بهداشت ملی مطابقت دارد و آن را برای کاربردهای غذایی و دارویی که نیاز به استانداردهای بهداشتی بالایی دارند مناسب می‌سازد.

تماس با ما

قبلی：شیر توپی SCH8O/DIN UPVC/CPVC Labcock
بعدی：شیر دیافراگمی دو محرکه UPVC پنوماتیک SCH8O/DIN

پارامتر کاربرد استانداردهای فنی

بدنه شیر مقاوم در برابر خوردگی و دیافراگم مقاوم در برابر خوردگی، بدون ساختار جعبه پرکننده، عنصر دریچه گاز دیافراگم الاستیک است و کانال جریان بدنه شیر صاف است. بنابراین، شیر دیافراگمی غشایی پنوماتیک دارای مزایای استرس کم، جریان زیاد، عدم نشتی خارجی، راحتی، قابلیت اطمینان و جلوگیری از آتش سوزی و انفجار است. این به طور گسترده ای برای اسید ضعیف، قلیایی ضعیف، خوردگی ضعیف، ویسکوزیته بالا، حاوی ذرات و تنظیم جریان با فیبر و رسانه های سمی و غیر آلاینده کاربرد دارد.

نه	نام	مواد
1	بدن	UPVC
2	پوشش	UPVC
3	دیافراگم	EPDM F46
4	دیسک	UPVC
5	سیلندر	آلیاژ آلومینیوم
6	پیستون	آلیاژ آلومینیوم
7	ساقه	فولاد ضد زنگ 304 / 45 #
8	حالت اتصال	فلنج

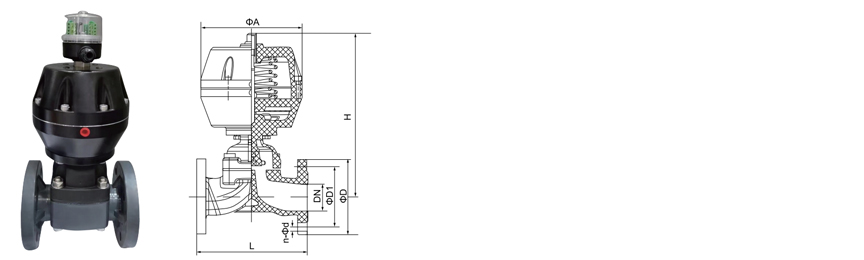

SIZE/NOM.			dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
			(1/2 اینچ)	(3/4 اینچ)	(1")	(1-1/4 اینچ)	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	480	(8")
DIN ANSI JIS	L		125	135	145	150	180	210	250	300	350	400	280	570
	D		95	105	115	135	145	160	180	195	215	245	240	335
	D1	HG	65	75	85	100	110	125	145	160	180	210	240	295
		JIS	70	75	90		105	120	140	150	175	210	240	290
		DIN	65	75	85		110	125	145	160	180	210	240	295
		ANSI	60	70	80		100	120	140	152	190	216	8	298
	n		4	4	4	4	4	4	4	8	8	8	23	8
	Φd		14	14	14	18	18	18	18	18	18	18	370	23
	A		110	110	110	140	170	170	200	230	260	310		490
	H		15	220	225	240	285	307	327	390	470	637
	وزن سوپاپ (KG)		2	2.3	2.5	3	5	8	13	16	24	30

SCH80 / DIN · پنوماتیک · فلنج دار

شیر دیافراگمی فلنج UPVC پنوماتیک

نوع سرریز · بدون بسته · فلنجدار DIN PN10 · دارای امتیاز PN10

شیر دیافراگمی فلنجی UPVC پنوماتیک SCH8O/DIN یک شیر قطع کننده پنوماتیک برای خطوط لوله صنعتی است که مایعات خورنده، آب فوق خالص و فاضلاب را مدیریت می کند. بدنه از پلی وینیل کلرید غیرپلاستیک شده با انتهای فلنجی یکپارچه که به DIN PN10 سوراخ شده است، امکان اتصال مستقیم لوله های فلنجی استاندارد بدون آداپتور را فراهم می کند. یک دیافراگم منعطف که بین بدنه و کاپوت بسته شده است، تنها مانع متحرک را تشکیل می دهد، بنابراین محیط فرآیند با ساقه، محرک یا جو تماس پیدا نمی کند. از آنجا که هیچ مهر و موم ساقه دینامیکی وجود ندارد، طراحی مسیرهای نشتی بسته بندی را حذف می کند. هندسه سرریز یک مسیر جریان مستقیم را در هنگام باز و بسته شدن مثبت در برابر مواد جامد معلق می دهد. این شیر برای پروژه های یکپارچه سازی OEM، تهیه EPC و اتوماسیون کارخانه که نیاز به ایزولاسیون ترموپلاستیک فلنج دار با تحریک پنوماتیک دارند، عرضه می شود.

DN15–DN100 اندازه اسمی

PN10 کلاس فشار

0-60 درجه سانتی گراد خدمات UPVC

4-6 بار تامین هوا

بدنه یکپارچه فلنج

فلنج ها به جای رزوه کشی به عنوان بخشی از بدنه قالب گیری می شوند. این یک اتصال رزوه‌دار را از مرز فشار حذف می‌کند و مستقیماً با حفاری DIN PN10 مطابقت دارد.

آب بندی بدون بسته

دیافراگم محیط را از ساقه و محرک جدا می کند. هیچ غده بسته بندی وجود ندارد، بنابراین کنترل انتشار فراری به جای تنظیم غده به دیافراگم بستگی دارد.

تحمل جامدات

بسته شدن سرریز، دیافراگم را به جای اینکه ذرات را در یک شکاف فاصله نزدیک به دام بیندازد، روی یک صندلی برجسته فشار می دهد، بنابراین مواد جامد معلق مانع از خاموش شدن نمی شوند.

دیافراگم قابل تعویض

دیافراگم یک بخش سایش خدمات است. با برداشتن کاپوت در حالی که بدنه در خط پیچ و مهره باقی می ماند، جایگزین می شود و خاموشی را به جداسازی خط محدود می کند.

ساخت شیر

مواد بدنه UPVC، ASTM D1784

نوع بدن نوع سرریز، مستقیم

پایان اتصال فلنج یکپارچه، DIN PN10، DIN 2501

چهره به چهره DIN EN 558 Series 1

گزینه های دیافراگم EPDM · EPDM با صورت PTFE · FKM

مرجع طراحی DIN EN 16139 · ISO 21787

فعال سازی و کنترل

نوع محرک نوع پنوماتیک، پیستونی یا دیافراگمی

تامین هوا 4-6 بار, filtered and dry

تابع به طور معمول بسته · به طور معمول باز · دو بازیگر

رابط کنترل شیر برقی 3/2 یا 5/2 راه

بازخورد سوئیچ های محدود موقعیت اختیاری است

لوازم جانبی تنظیم کننده فیلتر هوا · نادیده گرفتن دستی

ماتریس انتخاب دیافراگم

دیافراگم مناسب بودن رسانه سقف دما مرجع زندگی چرخه

EPDM اسیدها، قلیاها، نمکها، آب آشامیدنی، فاضلاب 60 درجه سانتی گراد بالا

EPDM با روکش PTFE اسیدهای قوی، حلال ها، محیط های با خلوص بالا 60 درجه سانتی گراد متوسط

FKM عوامل اکسید کننده، هیدروکربن ها، محیط های کلردار 60 درجه سانتی گراد متوسط

انتخاب دیافراگم باید در برابر محیط فرآیند، غلظت و دمای عملیاتی قبل از انتشار سفارش تایید شود. سقف بدنه UPVC بر رتبه مونتاژ حاکم است.

رسانه های پوشش و فرآیند صنعت

شیمی و متالورژی انتقال اسید و قلیایی، خطوط دوز، مدارهای ترشی، خوراک معرف

فتوولتائیک و لیتیوم گردش حمام اچینگ، انتقال الکترولیت، آب نمک و جابجایی معرف

هسته ای و نیرو کمکی حلقه های خنک کننده کمکی، آب غیر معدنی، خطوط تزریق مواد شیمیایی

نیمه هادی الکترونیکی توزیع آب فوق خالص، آب درجه الکترونیکی، تامین نیمکت مرطوب

مواد غذایی و دارویی آب آشامیدنی، آب تصفیه شده، حلقه های تامین و بازگشت CIP

آب خودرو و صنعتی شستشوی قطعات، گردش رنگ، خنثی سازی فاضلاب صنعتی

الزامات راه اندازی

الگوی حفاری فلنج، اندازه اسمی و مواد دیافراگم را در برابر ایزومتریک لوله‌ها قبل از رهاسازی تأیید کنید.
از واشرهای تمام وجهی در هر دو صفحه فلنج و پیچ و مهره های گشتاور به صورت متقاطع با مقدار ذکر شده برای اندازه اسمی خاص استفاده کنید.
بررسی فشار هوا در ورودی محرک در شرایط جریان؛ محدوده اعلام شده 4-6 بار در شیر است.
در صورت امکان با میل سوپاپ عمودی نصب کنید و جهت سرریز را نسبت به جهت جریان تأیید کنید.
یک ضربه کاملاً باز و بسته را به صورت پنوماتیک کامل کنید و تأیید کنید که موقعیت خرابی با الزامات ایمنی کارخانه مطابقت دارد.
تاریخ نصب دیافراگم را روی برچسب نگهداری برای ردیابی چرخه عمر ثبت کنید.

محدودیت های برنامه

سقف سرویس بدنه UPVC 60 درجه سانتی گراد می باشد. حتی در جایی که درجه دیافراگم بالاتر به نظر می رسد از این مقدار تجاوز نکنید.
درجه فشار PN10 در دمای محیط است. کاهش با توجه به منحنی فشار-دما منتشر شده است.
برای سرویس بخار یا چرخه حرارتی سریع در نظر گرفته نشده است.
با اسیدهای اکسید کننده غلیظ مانند اسید نیتریک بالای 15 درصد در بدنه UPVC استفاده نکنید.
تامین هوا must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
گشتاور پیچ فلنج بالاتر از مقدار مشخص شده ممکن است بدنه ترموپلاستیک را ترک کند، به ویژه در DN80 و بالاتر.
نصب در فضای باز نیاز به تثبیت UV بدن یا یک پوشش محافظ خارجی دارد.

تدارکات و سوالات مهندسی

چه استاندارد فلنجی روی این شیر استفاده شده است؟

بدنه با فلنج های یکپارچه حفاری شده به DIN 2501 PN10 عرضه می شود. این استاندارد رایج لوله کشی اروپایی و متریک را پوشش می دهد. قبل از انتشار سفارش، استاندارد فلنج جفت گیری را در خط موجود تأیید کنید. حفاری ANSI در این پیکربندی استاندارد نیست و به ترتیب جداگانه ای نیاز دارد.

برای صدور مظنه چه اطلاعاتی لازم است؟

اندازه اسمی، مواد دیافراگم، فشار هوا، موقعیت خرابی مورد نیاز، محیط و غلظت فرآیند، دمای عملیاتی و استاندارد فلنج جفت را ارائه دهید. مقدار و برنامه تحویل برای ارزیابی تجاری مورد نیاز است. در جایی که شیر جایگزین یک واحد موجود می شود، ابعاد رو به رو و دایره پیچ شیر فعلی باید ذکر شود.

هر چند وقت یکبار باید دیافراگم را تعویض کرد؟

فواصل تعویض به فرکانس سیکل، تهاجمی رسانه و دمای عملیاتی بستگی دارد. در وظیفه دوز شیمیایی مداوم، یک بازه جایگزینی برنامه ریزی شده از داده های چرخه عمر برای ترکیب دیافراگمی خاص تنظیم می شود. دیافراگم باید در هر پنجره تعمیر و نگهداری برنامه ریزی شده بدون توجه به تعداد چرخه بازرسی شود و در صورت مشاهده تغییر شکل، تورم یا از بین رفتن آب بندی در سرریز، تعویض شود.

آیا گواهی مواد و آزمون ارائه می شود؟

گواهی انطباق با ارجاع به DIN EN 16139، ISO 21787 و ASTM D1784 به عنوان استاندارد صادر می شود. گزارش‌های مواد در سطح دسته‌ای، سوابق آزمایش پوسته و مهر و برگه‌های آزمایش عملکرد محرک در صورت درخواست بسته‌های مستندات پروژه در دسترس هستند.

آیا می توان شیر را برای محیط های دوغاب یا جامد عرضه کرد؟

طراحی دیافراگم از نوع سرریز، جامدات معلق را بهتر از طرح‌های توپی یا پروانه‌ای تحمل می‌کند، زیرا بسته شدن به صندلی با فاصله نزدیک بستگی ندارد. مواد جامد ساینده سایش دیافراگم را تسریع می‌کنند، بنابراین یک ترکیب تقویت‌شده و فاصله زمانی جایگزینی برنامه‌ریزی‌شده کوتاه‌تری باید مشخص شود. برای یک توصیه خاص با کارخانه در مورد توزیع اندازه ذرات و غلظت جامدات مشورت کنید.

برای یکپارچه سازی OEM، خرید پروژه EPC و برنامه های اتوماسیون کارخانه در بخش های شیمیایی، متالورژی، فتوولتائیک، هسته ای، لیتیوم، نیمه هادی های الکترونیکی، مواد غذایی، دارویی، خودروسازی و تصفیه آب صنعتی عرضه شده است. پوشش رسانه ای شامل مایعات اسیدی و قلیایی، آب فوق خالص، آب آشامیدنی، آب گرید الکترونیکی و فاضلاب صنعتی است.

شرکت

شرکت خط لوله Zheyi (Wuhan) ، Ltd.

ZHEYI Group بله چین شیر دیافراگمی فلنج UPVC پنوماتیک SCH8O/DIN برای صنایع غذایی/خودرو/الکترونیکی تامین کننده و سفارشی ساخته شده شیر دیافراگمی فلنج UPVC پنوماتیک SCH8O/DIN برای صنایع غذایی/خودرو/الکترونیکی کارخانه. ما در سال ۲۰۰۷ تأسیس شدیم و بر تحقیق و توسعه، تولید، فروش و خدمات لوله‌های صنعتی CPVC و UPVC تمرکز داریم. این شرکت موفق به اخذ گواهینامه‌های متعددی از جمله مجوز تولید تجهیزات ویژه، مجوز بهداشت محصولات مرتبط با آب استان ژجیانگ، گواهینامه سیستم مدیریت کیفیت IS09001، گواهینامه سیستم مدیریت محیط زیست IS014001 و گواهینامه سیستم مدیریت بهداشت و ایمنی شغلی IS045001 شده است. این شرکت دارای بیش از ۵۰ حق مالکیت معنوی مستقل و حق واردات و صادرات مستقل است. به منظور ارائه محصولات متنوع و خدمات بهتر، این شرکت فناوری پیشرفته، تجهیزات ابزارآلات و مواد اولیه و سیستم‌های مدیریتی منحصر به فرد را از آلمان و ایالات متحده معرفی کرده است. در طول سال‌ها، محصولات ما به طور گسترده در انتقال مایعات اسیدی و قلیایی، آب فوق خالص، آب آشامیدنی، آب خالص درجه الکترونیکی و فاضلاب صنعتی در صنایع شیمیایی، متالورژی، فتوولتائیک، انرژی هسته‌ای، باتری لیتیومی، نیمه‌هادی الکترونیکی، مواد غذایی، دارو، خودرو، تصفیه آب صنعتی و سایر صنایع مورد استفاده قرار گرفته‌اند. در حال حاضر، گروه ZHEYI بیش از 30 شرکت فروش در سراسر کشور تأسیس کرده است و انواع محصولات به اروپا، آمریکا، آسیای جنوب شرقی و سایر کشورها و مناطق صادر می‌شود و مورد استقبال عمیق مشتریان داخلی و خارجی قرار گرفته است.

گواهی افتخار

خبر

شیرهای UPVC و CPVC: کنترل بهتر جریان در خطوط پردازش شیمیای...
Nov 03,2026
اولین علامتی که یک خط شیمیایی کنترل خود را از دست می دهد به ندرت ترکیدگی لوله است. این دریچه ای است که هنوز می چرخد اما دیگر خاموش نمی شود یا دستگیره ای است که اکنون برای حرکت به دو دست نیاز دارد. در...
بیشتر بدانید
چگونه سازندگان اتصالات CPVC کیفیت را تضمین می‌کنند: فرآیند...
Oct 30,2026
اتصالات پلی‌وینیل کلرید کلردار (CPVC) که از یک بررسی بصری عبور می‌کند، اگر ترکیب در طول قالب‌گیری تجزیه شود، اگر عمق سوکت کمتر از حداقل باشد، یا اگر لات هرگز تحت فشار آزمایش نشده باشد، همچنان می‌تواند در اولین خط ش...
بیشتر بدانید
اتصالات CPVC 80 رشته در مقابل سوکت: کدام یک از آنها تحت فش...
Oct 28,2026
Threaded or Socket: دو راه برای پیوستن به برنامه 80 CPVC این سؤال معمولاً پس از تنظیم مشخصات لوله ظاهر می شود. یک مهندس کارخانه یا سرپرست تعمیر و نگهداری، برنامه 80 CPVC را برای مقاومت شیمیایی و قابلیت فشار ب...
بیشتر بدانید

پیام بگذارید

کنترل کیفیت دقیق

گروه ZHEYI به اصل "کیفیت اول" پایبند است، تجهیزات پیشرفته بین‌المللی و مواد اولیه با کیفیت بالا را اتخاذ می‌کند، هر مرحله از تولید را به شدت کنترل می‌کند و متعهد به ارائه محصولات خط لوله با عملکرد عالی و ظاهری نفیس است.

این شرکت از پیشرفته‌ترین تجهیزات تولیدی و مواد اولیه باکیفیت، از جمله Sekisui ژاپن و Lubrizol ایالات متحده، استفاده می‌کند. "ZHEYI" به طور بی‌نظیری فناوری تولید نفیس را با مدیریت حرفه‌ای ترکیب می‌کند و هر محصول تحت کنترل کیفیت دقیق - از تولید، بازرسی تا تحویل نهایی - قرار می‌گیرد و ترکیب کاملی از ظاهر و عملکرد را تضمین می‌کند.
تست عملکرد دقیق

در ZHEYI، هر محصول با دقت ساخته می‌شود، نه تنها بر طراحی زیبایی‌شناسی نفیس تمرکز دارد، بلکه همیشه به کیفیت ذاتی عالی نیز متعهد است. آزمایش دقیق عملکرد تضمین می‌کند که محصول حتی در شرایط سخت نیز می‌تواند پایداری و دوام خود را حفظ کند.:

● آزمایش چگالی: چگالی مواد را برای اطمینان از یکنواختی و پایداری سازه‌ها اندازه‌گیری می‌کند.
● آزمون دمای نرم شدن ویکات: درجه نرم شدن مواد را در شرایط دمای بالا ارزیابی می‌کند تا از توانایی محصول در مقاومت در برابر تغییر شکل در محیط‌های مختلف اطمینان حاصل شود.
● آزمایش فر: مقاومت حرارتی بلندمدت را شبیه‌سازی می‌کند و توانایی محصول را در تحمل دماهای بالا برای مدت طولانی تأیید می‌کند.
● تست هیدرواستاتیک: ارزیابی استحکام لوله‌ها در شرایط فشار بالا برای اطمینان از ایمنی و قابلیت اطمینان محصول.
● آزمایش ضربه با چکش سقوطی: مقاومت محصول در برابر ضربه را در حین حمل و نقل، نصب و استفاده روزانه آزمایش کنید.

شیر دیافراگمی فلنج UPVC پنوماتیک SCH8O/DIN دانش صنعت

پنوماتیک شیر دیافراگمی فلنج UPVC در مقایسه با سایر شیرها: مزایای کنترل سیال در صنایع کلیدی

در سیستم های کنترل سیال صنعتی، شیرهای دیافراگمی فلنجی UPVC پنوماتیک در بسیاری از زمینه های کلیدی به دلیل ساختار منحصر به فرد و ویژگی های مواد، به ویژه در محیط های خورنده، خلوص بالا و شرایط کاری سخت، مزایای قابل توجهی از خود نشان داده اند. در مقابل، شیرهای سنتی (مانند شیرهای توپی، شیرهای پروانه ای، شیرهای دروازه و غیره) ممکن است در آب بندی، مقاومت در برابر خوردگی یا هزینه های تعمیر و نگهداری نقص داشته باشند. در زیر مقایسه ای از مزایا و کاربردهای اصلی آن در صنایع مختلف آورده شده است:

1. آب آشامیدنی سالم و آب آشامیدنی
مزایا: مواد UPVC غیر سمی است و استانداردهای بهداشتی را رعایت می کند. طراحی دیافراگم از تماس بین قطعات متوسط و فلزی جلوگیری می کند تا از آلودگی ثانویه جلوگیری شود.

مقایسه: شیرهای فلزی مستعد زنگ زدگی هستند، شیرهای فلوئورین گران هستند و شیرهای دیافراگمی UPVC هم اقتصادی و هم ایمن هستند.

2. متالورژی
مزایا: مقاوم در برابر اسیدها، قلیاها و رسانه های شیمیایی خورنده (مانند مایعات آبکاری آبکاری و فاضلاب ترشی)، مقاومت در برابر خوردگی بدنه شیر UPVC به مراتب بهتر از شیرهای معمولی فولاد کربنی است.
مقایسه: نشیمنگاه شیر توپی به راحتی توسط ذرات ساییده می شود و شیر دیافراگمی ساختاری با زاویه مرده دارد که می تواند مایعات حاوی ناخالصی ها را تحمل کند.

3. فتوولتائیک و نیمه هادی الکترونیکی
مزایا: کنترل سیال با خلوص فوق العاده بالا، بدون خطر رسوب یون فلزی، و درایو پنوماتیک برای جلوگیری از آلودگی روغن روان کننده.
مقایسه: شیرهای پروانه ای عملکرد آب بندی ضعیفی دارند و دریچه های دیافراگمی UPVC برای سیستم های انتقال آب فوق خالص و مواد شیمیایی مناسب تر هستند.

4. انرژی هسته ای
مزایا: الزامات سختگیرانه ضد نشت، ساختار آب بندی دولایه دریچه دیافراگمی می تواند با رسانه های رادیواکتیو مقابله کند و UPVC در برابر پیری تشعشع مقاوم است.
مقایسه: بسته بندی شیر دروازه ای مستعد نشتی است و شیرهای دیافراگمی برای نگهداری ایمن تر هستند.

5. پزشکی
مزایا: مطابق با استانداردهای GMP، دیواره داخلی بدنه شیر صاف و بدون باقی مانده است و برای مایعات استریل (مانند داروی مایع، آب برای تزریق) مناسب است.
مقایسه: شیرهای سنتی زوایای مرده زیادی برای تمیز کردن دارند و شیرهای دیافراگمی را می توان به صورت آنلاین توسط CIP/SIP تمیز کرد.

6. تصفیه آب و فاضلاب صنعتی
مزایا: مقاوم در برابر اکسیدان های قوی مانند کلر و ازن، اتصال فلنجی آب بندی را در شرایط فشار بالا تضمین می کند، مناسب برای تصفیه فاضلاب و سیستم های RO.
مقایسه: شیرهای پروانه ای معمولاً در فشار کم و جریان زیاد استفاده می شوند، اما شیرهای دیافراگمی در محیط های خورنده عمر طولانی تری دارند.

خلاصه مزایای اصلی
نشتی صفر: طراحی دیافراگم محیط و میل سوپاپ را به طور کامل ایزوله می کند تا خطر نشتی را از بین ببرد.
پادشاه مقاومت در برابر خوردگی: بدنه شیر UPVC نسبت به شیرهای فلزی در محیط های اسیدی، قلیایی و نمک قابل اعتمادتر است.
تعمیر و نگهداری کم: بدون ساختار مکانیکی پیچیده، فقط دیافراگم باید به طور مرتب تعویض شود تا هزینه های خرابی کاهش یابد.
تمیز و ایمن: بدون آلودگی، بدون گوشه های مرده، رعایت خلوص بالا و الزامات بهداشتی.
