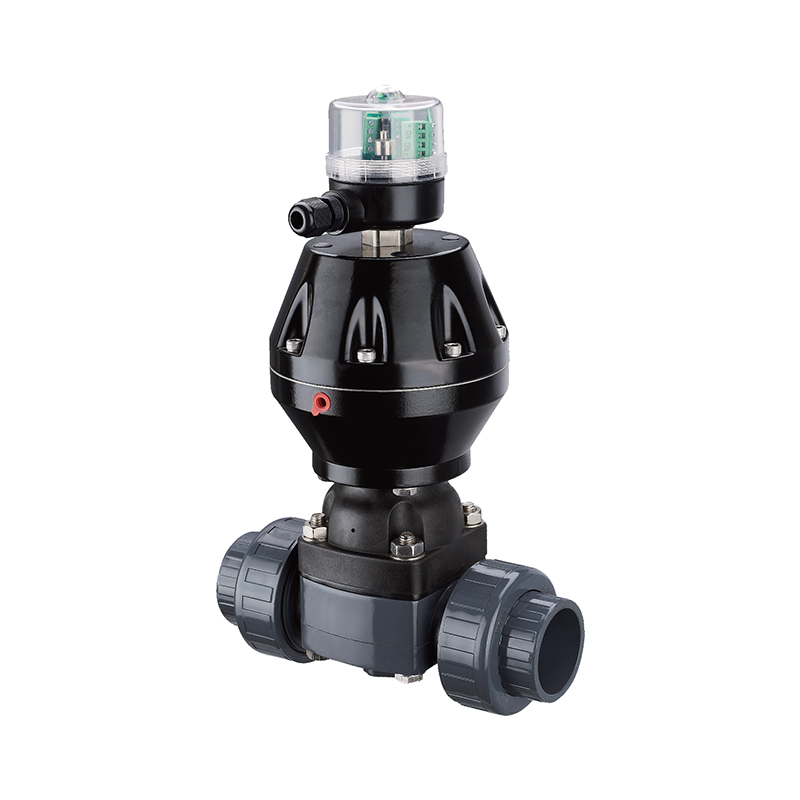

شیر دیافراگمی دو محرکه UPVC پنوماتیک SCH8O/DIN

شیر دیافراگمی دو محرکه UPVC پنوماتیک SCH8O/DIN

شیر دیافراگمی دوگانه UPVC پنوماتیک از مواد UPVC ساخته شده است که مقاومت در برابر خوردگی و ویژگی های سبک وزن را ارائه می دهد. با طراحی دو رانده که به صورت پنوماتیک کار می کند، شیر بسیار انعطاف پذیر و قابل اعتماد است. این بر اساس نیروی پنوماتیک و حرکت بلند کردن دیافراگم عمل می کند. با کنترل منبع هوا برای تغییر فشار در محفظه هوا، دیافراگم به سمت بالا و پایین حرکت می کند و امکان باز و بسته شدن دریچه را فراهم می کند. معمولاً در کاربردهایی که نیاز به مقاومت در برابر خوردگی و کنترل سیال دارند، مانند صنایع شیمیایی، دارویی و صنایع غذایی استفاده می شود. این شیر دارای ساختار ساده، هزینه نگهداری کم و فواصل نگهداری طولانی است. کنترل دقیق جریان آن را برای رسانه های مختلف سیال مناسب می کند.

تماس با ما
  • شیر دیافراگمی دو محرکه UPVC پنوماتیک SCH8O/DIN
قبلی：شیر دیافراگمی فلنج UPVC پنوماتیک SCH8O/DIN
بعدی：شیر پروانه ای برقی SCH8O/DIN UPVC/CPVC

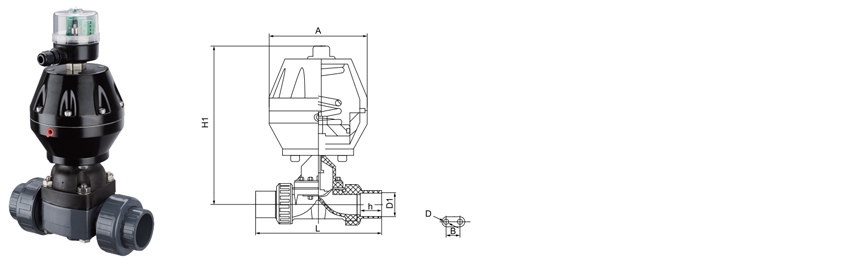

پارامتر کاربرد استانداردهای فنی

  • ویژگی شیر دیافراگمی دو مسیره UPVC پنوماتیک این است که دیافراگم حفره داخلی بدنه شیر پایینی را از حفره داخلی درپوش بالایی شیر جدا می کند، به طوری که میل شیر، دیسک شیر و سایر قسمت های واقع در بالای دیافراگم دچار خوردگی و خوردگی نمی شود و ساختار آن در اثر فشار خوردگی و خوردگی ایجاد نمی شود. نشتی متوسط رخ می دهد. پارتیشن حفره داخلی یک دیافراگم ساخته شده از لاستیک یا پلاستیک با مهر و موم نرم است که عملکرد آب بندی خوبی دارد.

    نه

    نام

    مواد

    1

    بدن

    UPVC

    2

    دیافراگم

    EPDM

    2a

    کپی کنید

    EPDM

    3

    دیسک

    NILO

    4

    پوشش

    UPVC

    5

    ساقه

    2Cr13

    6

    ساقه nut

    HPb59-1

    7

    سیلندر

    آلیاژ آلومینیوم

    8

    سرپوش

    پلاستیک

    SIZE/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    DN50)

    (1/2 اینچ)

    (3/4 اینچ)

    (1")

    (1-1/4 اینچ)

    (1-1/2")

    (2")

    DIN

    ANSI

    JIS

    PN (MPa)

    0.6

    0.6

    0.6

    0.6

    0.6

    0.6

    اندازه

    (میلی متر)

    استاندارد

    L

    145

    160

    175

    200

    225

    272

    D1

    20

    25

    32

    40

    50

    63

    A

    110

    110

    110

    110

    140

    170

    مرجع

    H1

    195

    200

    210

    228

    240

    290

    W (کیلوگرم)

    2

    2.3

    2.5

    3

    5

    8

    D

    8

    8

    8

    8

    10

    10

    B

    25

    25

    25

    36

    36

    45

SCH80 / DIN · دیافراگم · دو درایو
دریچه دیافراگمی دو محور UPVC پنوماتیک
نوع سرریز · بدون بسته · فعال سازی پشت سر هم · PN10
شیر دیافراگمی دو محور UPVC پنوماتیک SCH8O/DIN یک دریچه قطع کننده پنوماتیک برای سیستم های لوله کشی صنعتی است که مایعات خورنده، آب فوق خالص و فاضلاب را مدیریت می کند. یک دیافراگم منعطف که بین بدنه و کاپوت بسته شده است تنها مانع متحرک را تشکیل می دهد، بنابراین رسانه با ساقه، محرک یا جو تماس نمی گیرد. پیکربندی دو محرکه از دو واحد محرک پنوماتیکی بر روی یک میل مشترک استفاده می‌کند که به دو بدنه شیر اجازه می‌دهد از یک سیگنال کنترلی تکی با کورس همگام هدایت شوند. بدنه UPVC در خدمات اسیدی، قلیایی و نمک مقاومت شیمیایی می دهد. هندسه سرریز یک مسیر مستقیم را در هنگام باز و بسته شدن مثبت در برابر مواد جامد معلق فراهم می کند.
DN15–DN100 اندازه اسمی
PN10 کلاس فشار
0-60 درجه سانتی گراد خدمات UPVC
4-6 بار تامین هوا
ساخت و ساز بدون بسته
دیافراگم ساقه و محرک را از رسانه جدا می کند. هیچ مهر و موم ساقه دینامیکی وجود ندارد، بنابراین مسیرهای انتشار فرار از طریق بسته بندی به جای کنترل با تعمیر و نگهداری، با طراحی حذف می شوند.
درایو دوگانه روی یک ساقه
دو واحد تحریک پنوماتیک دارای یک میل مشترک هستند که بدنه شیرهای جفت شده را از یک سیگنال کنترل واحد هدایت می کند. سکته مغزی به صورت مکانیکی هماهنگ می شود، بنابراین نقاط جداسازی زوج بدون منطق جداگانه با هم باز و بسته می شوند.
تحمل جامدات در بسته شدن
هندسه سرریز در برابر ذرات معلق به جای به دام انداختن آنها بین توپ و صندلی بسته می شود. این باعث می‌شود که طراحی در کارهای مجاور دوغاب، جایی که صندلی‌های با فاصله نزدیک نمره می‌دهند یا گیر می‌کنند، قابل اجرا باشد.
دیافراگم قابل تعویض میدانی
دیافراگم یک جزء سایش قابل استفاده است که بدون جدا کردن بدنه از خط لوله قابل تعویض است. محدوده خاموش کردن به جدا کردن خط و برداشتن کاپوت محدود می شود.
ساخت شیر
مواد بدنه UPVC
نوع بدن نوع سرریز، مستقیم
گزینه های دیافراگم EPDM · EPDM با صورت PTFE · FKM
اتصال سوکت · فلنج دار DIN PN10 · رزوه دار
مرجع طراحی DIN EN 16139 · ISO 21787 · ASTM D1784
فعال سازی و کنترل
پیکربندی درایو واحدهای پشت سر هم دو محور
تامین هوا 4-6 بار, filtered and dry
تابع به طور معمول بسته · به طور معمول باز · دو بازیگر
رابط کنترل شیر برقی 3/2 یا 5/2 راه
بازخورد سوئیچ های محدود موقعیت اختیاری است
لوازم جانبی تنظیم کننده فیلتر هوا · نادیده گرفتن دستی
ماتریس انتخاب دیافراگم
دیافراگم مناسب بودن رسانه سقف دما چرخه عمر
EPDM اسیدها، قلیاها، نمکها، آب آشامیدنی، فاضلاب 60 درجه سانتی گراد بالا
EPDM با روکش PTFE اسیدهای قوی، حلال ها، محیط های با خلوص بالا 60 درجه سانتی گراد متوسط
FKM عوامل اکسید کننده، هیدروکربن ها، محیط های کلردار 60 درجه سانتی گراد متوسط
انتخاب دیافراگم باید در برابر محیط فرآیند، غلظت و دمای عملیاتی قبل از انتشار سفارش تایید شود. سقف مواد بدنه بر رتبه مونتاژ حاکم است.
رسانه های پوشش و فرآیند صنعت
شیمی و متالورژی انتقال اسید و قلیایی، خطوط دوز، مدارهای ترشی، خوراک معرف
فتوولتائیک و لیتیوم گردش حمام اچینگ، انتقال الکترولیت، آب نمک و جابجایی معرف
هسته ای و نیرو کمکی حلقه های خنک کننده کمکی، آب غیر معدنی، خطوط تزریق مواد شیمیایی
نیمه هادی الکترونیکی توزیع آب فوق خالص، آب درجه الکترونیکی، تامین نیمکت مرطوب
مواد غذایی و دارویی آب آشامیدنی، آب تصفیه شده، حلقه های تامین و بازگشت CIP
آب خودرو و صنعتی شستشوی قطعات، گردش رنگ، خنثی سازی فاضلاب صنعتی
الزامات راه اندازی
  • نوع اتصال بدنه، اندازه اسمی و مواد دیافراگم را در برابر ایزومتریک لوله‌کشی قبل از انتشار تأیید کنید.
  • بررسی فشار هوا در ورودی محرک در شرایط جریان؛ محدوده اعلام شده 4-6 بار در شیر است.
  • در صورت امکان با میل سوپاپ عمودی نصب کنید و جهت سرریز را نسبت به جهت جریان تأیید کنید.
  • بدنه های جفت شده را از طریق یک ضربه کامل به صورت پنوماتیک چرخانده و حرکت هماهنگ ساقه مشترک را تأیید کنید.
  • عملکرد شیر برقی را تنظیم کنید و تأیید کنید که موقعیت خرابی مطابق با نیاز ایمنی کارخانه است.
  • تاریخ نصب دیافراگم را روی برچسب نگهداری برای ردیابی چرخه عمر ثبت کنید.
محدودیت های برنامه
  • سقف سرویس بدنه UPVC 60 درجه سانتی گراد می باشد. حتی در جایی که درجه دیافراگم بالاتر به نظر می رسد از این مقدار تجاوز نکنید.
  • درجه فشار PN10 در دمای محیط است. کاهش با توجه به منحنی فشار-دما منتشر شده است.
  • برای سرویس بخار یا چرخه حرارتی سریع در نظر گرفته نشده است.
  • با اسیدهای اکسید کننده غلیظ مانند اسید نیتریک بالای 15 درصد در بدنه UPVC استفاده نکنید.
  • تامین هوا must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
  • محرک را فراتر از ضربان نامی کار نکنید. سفر بیش از حد دیافراگم را در برابر سرریز فشرده می کند و عمر مفید آن را کوتاه می کند.
  • نصب در فضای باز نیاز به تثبیت UV بدن یا یک پوشش محافظ خارجی دارد.
تدارکات و سوالات مهندسی
پیکربندی دو محور در عمل به چه معناست؟
دو واحد تحریک پنوماتیک روی یک میل مشترک نصب شده و با هم کار می کنند و دو بدنه شیر دیافراگمی را از یک سیگنال کنترل واحد هدایت می کنند. این مورد در مواردی استفاده می‌شود که نقاط جداسازی جفتی باید به صورت هماهنگ باز یا بسته شوند، مانند پایه‌های تامین و برگشت یک حلقه، یا جایی که نیاز به بسته شدن اضافی در یک خط فرآیند واحد است.
برای صدور مظنه چه اطلاعاتی لازم است؟
اندازه اسمی، نوع اتصال بدنه، مواد دیافراگم، فشار تامین هوا، موقعیت خرابی مورد نیاز (معمولاً بسته، معمولاً باز یا عملکرد دوگانه)، محیط و غلظت فرآیند، دمای عملیاتی، و اینکه آیا آرایش دوگانه دو خط مجزا یا دو نقطه در یک خط را به حرکت در می‌آورد را ارائه دهید. مقدار و برنامه تحویل برای ارزیابی تجاری مورد نیاز است.
هر چند وقت یکبار باید دیافراگم را تعویض کرد؟
فواصل تعویض به فرکانس سیکل، تهاجمی رسانه و دمای عملیاتی بستگی دارد. در وظیفه دوز شیمیایی مداوم، یک بازه جایگزینی برنامه ریزی شده معمولاً از داده های چرخه عمر برای ترکیب دیافراگمی خاص تنظیم می شود. دیافراگم باید در هر پنجره تعمیر و نگهداری برنامه ریزی شده بدون توجه به تعداد چرخه بازرسی شود و در صورت مشاهده تغییر شکل، تورم یا از بین رفتن آب بندی در سرریز، تعویض شود.
آیا گواهی مواد و آزمون ارائه می شود؟
گواهی انطباق با ارجاع به DIN EN 16139، ISO 21787 و ASTM D1784 به عنوان استاندارد صادر می شود. گزارش‌های مواد در سطح دسته‌ای، سوابق آزمایش پوسته و مهر و برگه‌های آزمایش عملکرد محرک در صورت درخواست بسته‌های مستندات پروژه در دسترس هستند.
آیا می توان شیر را برای محیط های دوغاب یا جامد عرضه کرد؟
طراحی دیافراگم از نوع سرریز، جامدات معلق را بهتر از طرح‌های توپی یا پروانه‌ای تحمل می‌کند، زیرا بسته شدن به صندلی با فاصله نزدیک بستگی ندارد. با این حال، مواد جامد ساینده سایش دیافراگم را تسریع می کنند. برای محیط هایی با محتوای ساینده قابل توجه، ترکیب دیافراگمی تقویت شده را مشخص کنید و فاصله زمانی تعویض برنامه ریزی شده را کاهش دهید. برای یک توصیه خاص با کارخانه در مورد توزیع اندازه ذرات و غلظت جامدات مشورت کنید.
برای یکپارچه سازی OEM، خرید پروژه EPC و برنامه های اتوماسیون کارخانه در بخش های شیمیایی، متالورژی، فتوولتائیک، هسته ای، لیتیوم، نیمه هادی های الکترونیکی، مواد غذایی، دارویی، خودروسازی و تصفیه آب صنعتی عرضه شده است. پوشش رسانه ای شامل مایعات اسیدی و قلیایی، آب فوق خالص، آب آشامیدنی، آب گرید الکترونیکی و فاضلاب صنعتی است.
DIN EN 16139 ISO 21787 ASTM D1784 PN10 نوع سرریز دوبار رانده
