UPVC/CPVC 90 درجه آرنج

آرنج UPVC/CPVC 90 درجه یک لوله با کارایی بالا است که به طور گسترده در زمینه های ساخت و ساز و صنعتی مورد استفاده قرار می گیرد. ساخته شده از UPVC ممتاز (پلی وینیل کلرید غیر پلاستیک) یا CPVC (پلی وینیل کلرید کلر) ، این آرنج 90 درجه مقاومت به خوردگی و عملکرد درجه حرارت بالا را ارائه می دهد.

این محصول برای فعال کردن اتصالات لوله نرم تر ، کاهش موثر مقاومت در برابر جریان سیال و بهبود کارایی کلی سیستم طراحی شده است. برای تأمین آب ، زهکشی و حمل و نقل مایع شیمیایی مناسب است و نیازهای متنوعی را برآورده می کند. آرنج 90 درجه نصب آسان است و یکپارچه با سیستم های لوله کشی استاندارد ادغام می شود و نیازی به ابزار خاصی ندارد. $ $ $

با ما تماس بگیرید

PREV：کوپلر UPVC/CPVC
NEXT：upvc/cpvc tee

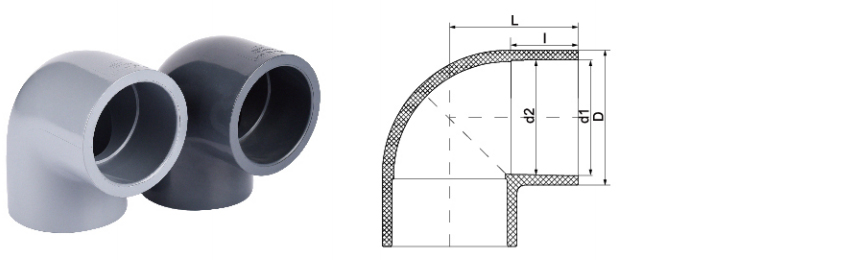

پارامتر کاربرد استانداردهای فنی

اندازه/نام.			دN20	دN25	دN32	دN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
دره	D1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	uPVC	D	26.5	32	39.6	49	60	74.6	88	104	127	161	185	259.4	310	344
		سعادت	28	33.5	40	48.5	58.5	72	84	99	119	150	170	241.5	295	325
		من	16	19	22	26	31	38	44	51	61	76	86	119	146	165
	CPVC	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	259.4	310	344
		سعادت	29	34	42	50.5	61	75	87	102.5	123	156	178	241.5	296	325
		من	16.5	19	22.5	26.5	31.5	38	44	51.5	61.5	76.5	86.5	119	146	165
ansi	D1		21.51	26.87	33.62	42.4	48.54	60.65	79.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	سعادت		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	من		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
جنجال	D1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	سعادت		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	من $ $ $		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

شرکت

شرکت خط لوله Zheyi (Wuhan) ، Ltd.

گروه ژی است China UPVC/CPVC 90 درجه آرنج برای صنایع غذایی/خودرو/الکترونیکی Suppliers وت Custom UPVC/CPVC 90 درجه آرنج برای صنایع غذایی/خودرو/الکترونیکی Factoryبشر ما در سال 2007 تأسیس شدیم که متخصص در زمینه تحقیق و توسعه ، تولید ، فروش و خدمات خطوط لوله صنعتی CPVC و UPVC بود. این مجوز تولید تجهیزات ویژه ، سند تأیید مجوز بهداشتی محصولات مربوط به آب استان ژجیانگ ، گواهی سیستم مدیریت کیفیت IS09001 ، گواهینامه سیستم مدیریت محیط زیست IS014001 ، گواهی سیستم مدیریت بهداشت و ایمنی شغلی IS045001 و سایر گواهینامه ها را به دست آورده است. این شرکت همچنین بیش از 50 حقوق مالکیت معنوی مستقل و واردات خود مدیریت و قدرت صادرات را در اختیار دارد. برای ارائه محصولات متنوع و خدمات بهتر ، این شرکت فناوری پیشرفته ، تجهیزات ابزار و مواد اولیه و سیستم های مدیریتی منحصر به فرد را از آلمان و آمریکا معرفی کرده است. با گذشت سالها ، محصولات ما به طور گسترده ای در صنایع شیمیایی ، متالورژی ، فتوولتائیک ، انرژی هسته ای ، لیتیوم ، نیمه هادی الکترونیکی ، مواد غذایی ، دارو ، خودرو ، تصفیه آب صنعتی و سایر صنایع موجود در مایع اسید و قلیایی ، آب فوق العاده ، آب آشامیدنی ، آب درجه یک ، آب درجه یک ، حمل و نقل خط لوله ضایعات صنایع استفاده می شود. در حال حاضر ، گروه Zheyi بیش از 30 شرکت فروش را در سراسر کشور راه اندازی کرده است. دسته بندی محصولات به اروپا ، آمریکا ، آسیای جنوب شرقی و سایر کشورها و مناطق صادر می شود. محصولات ما توسط مشتریان در بازارهای داخلی و بین المللی مورد استقبال قرار می گیرند.

گواهی افتخار

خبر

گواهی
Dec 12,2024
بیشتر بخوانید

بازخورد پیام

کنترل کیفیت دقیق

گروه ژی با هدایت اصل "کیفیت اول" ، تجهیزات پیشرفته بین المللی و مواد اولیه حق بیمه را برای حفظ کنترل دقیق بر هر مرحله از تولید اعمال می کند. هدف این است که محصولات خط لوله ای را که از نظر عملکرد و زیبایی شناسی برتری دارند ، ارائه دهیم.

این شرکت از تجهیزات تولیدی پیشرفته و مواد درجه بالا ، از جمله Sekisui از ژاپن و لوبریزول از ایالات متحده استفاده می کند. از طریق ترکیبی یکپارچه از تکنیک های پیشرفته تولید و مدیریت حرفه ای ، هر یک از محصولات "Zheyi" تحت کنترل کیفیت دقیق قرار می گیرند - از تولید و بازرسی تا تحویل نهایی - باعث کمال در هر دو ظاهر و عملکرد می شود.
تست عملکرد دقیق

در ژی ، هر محصول نه تنها با تمرکز بر زیبایی شناسی تصفیه شده بلکه با تعهد بی بدیل به کیفیت داخلی برتر ساخته می شود. تست عملکرد دقیق حتی در شرایط چالش برانگیز ثبات و دوام محصول را تضمین می کند:

test تست چگالی: چگالی مواد را برای اطمینان از یکنواختی ساختاری و ثبات اندازه گیری می کند.
test تست دمای نرم کننده VICAT: نرم شدن مواد را در شرایط درجه حرارت بالا ارزیابی می کند تا از مقاومت در برابر تغییر شکل در محیط های مختلف اطمینان حاصل شود.
test آزمایش اجاق گاز: مقاومت در برابر حرارت طولانی مدت را شبیه سازی می کند ، و توانایی محصول در برابر مقاومت طولانی مدت در برابر دمای بالا را تأیید می کند.
● آزمایش هیدرواستاتیک: برای تضمین ایمنی و قابلیت اطمینان ، قدرت خط لوله را در شرایط فشار بالا ارزیابی می کند.
test آزمایش ضربه چکش: آزمایش مقاومت در برابر ضربه برای اطمینان از دوام محصول در هنگام حمل و نقل ، نصب و استفاده روزانه.

UPVC/CPVC 90 درجه آرنج Industry knowledge

نحوه انتخاب صحیح آرنج UPVC/CPVC 90 درجه ؟ توضیحات دقیق در مورد سطح فشار و استانداردهای اندازه

در سیستم های لوله کشی صنعتی ، UPVC (پلی وینیل کلرید غیر پلاستیک) و CPVC (کلر کلرید کلرید کلرید) 90 درجه آرنج اتصالات کلیدی هستند و انتخاب آنها به طور مستقیم بر ایمنی ، دوام و کارآیی عملکرد سیستم تأثیر می گذارد. انتخاب صحیح مستلزم در نظر گرفتن جامع از خصوصیات مواد ، سطح فشار ، استانداردهای اندازه و نیازهای ویژه صنایع مختلف است.

1. انتخاب مواد: تفاوت کلیدی بین UPVC و CPVC
UPVC برای دمای طبیعی (0 درجه سانتیگراد 60 درجه سانتیگراد) مناسب است و محیط کم فشار ، مقاومت در برابر خوردگی اسید و قلیایی خوب ، کم هزینه دارد و اغلب در آب آشامیدنی سالم (آب آشامیدنی ایمن) ، تصفیه آب صنعتی (تصفیه آب صنعتی) ، تحویل آب آشامیدنی معمولی (آب آشامیدنی) و سایر سناریو استفاده می شود.

CPVC در برابر درجه حرارت بالا (حداکثر 93 درجه سانتیگراد 110 درجه سانتیگراد) مقاوم است و از مقاومت فشاری بالاتری برخوردار است. برای رسانه های خورنده با دمای بالا مناسب است. کاربردهای معمولی شامل حمل و نقل مایع ترشی در صنایع متالورژی ، خطوط لوله شیمیایی با خلوص بالا در صنعت فتوولتائیک ، سیستم های آب اولتراپور در صنعت نیمه هادی الکترونیکی ، خطوط لوله عقیم سازی با درجه حرارت بالا در صنعت پزشکی ، خطوط لوله مقاوم در برابر اشعه در نیروگاه های هسته ای و محیط های خوردگی شیمیایی در درمان صنایع است.

2. انتخاب درجه فشار (استانداردهای PN و SCH)
ظرفیت تحمل فشار آرنج به درجه ضخامت دیوار بستگی دارد. استانداردهای فشار مشترک شامل PN (فشار اسمی ، مانند PN6 ، PN10 ، PN16) و SCH (برنامه مانند SCH40 ، SCH80) است.

برای آب آشامیدنی ایمن و تصفیه آب معمولی ، مواد UPVC معمولاً انتخاب می شوند و درجه فشار PN6 ~ PN10 می تواند نیازها را برآورده کند. در صنایع فاضلاب صنعتی و متالورژی ، به دلیل خوردگی شدید رسانه ها ، توصیه می شود آرنج PN10 ~ PN16 یا SCH80 CPVC را برای اطمینان از مقاومت طولانی مدت فشار و مقاومت در برابر خوردگی شیمیایی انتخاب کنید.

صنایع نیمه هادی و پزشکی فتوولتائیک ، الکترونیکی نیازهای بسیار زیادی برای پاکیزگی خط لوله و مقاومت شیمیایی دارند و معمولاً از آرنج های CPVC SCH40 یا SCH80 استفاده می کنند تا اطمینان حاصل شود که رسانه های با خلوص بالا آلوده نیستند. کاربردهای نیروگاه هسته ای به مواد CPVC مقاوم در برابر تابش خاص نیاز دارند که مطابق با استانداردهای سخت مانند ASME NQA-1 باشد.

استانداردهای اندازه (DN و اینچ)
اندازه آرنج UPVC/CPVC 90 درجه باید با سیستم لوله کشی مطابقت داشته باشد. استانداردهای متداول شامل متریک (DN15 ، DN50 ، DN100 و غیره) و امپریال (1/2 "، 2" ، 4 "و غیره) است.

در صنایع نیمه هادی و فتوولتائیک الکترونیکی ، آرنج های با قطر کوچک (DN15 ~ DN50) معمولاً به دلیل نیاز به کنترل مایعات با دقت بالا استفاده می شوند. آرنج های بزرگ با قطر DN80 ~ DN300 معمولاً در تصفیه فاضلاب صنعتی و صنایع متالورژی به دلیل نرخ زیاد جریان استفاده می شود. نیروگاه های هسته ای و صنعت داروسازی باید به شدت از استانداردهای صنعت پیروی کنند تا از تطبیق دقیق اندازه اطمینان حاصل شود تا از خطرات نشت یا آلودگی جلوگیری شود.

4. گواهینامه ها و الزامات خاص صنعت
صنایع مختلف شرایط صدور گواهینامه متفاوتی برای آرنج ها دارند:
آب آشامیدنی ایمن / آب آشامیدنی: باید با صدور گواهینامه ایمنی مواد غذایی NSF / ANSI 61 مطابقت داشته باشد.
نیمه هادی الکترونیکی / فتوولتائیک: برای کاهش رسوب ذرات به دیواره داخلی فوق العاده صاف نیاز دارد و برخی از برنامه ها به صدور گواهینامه نیمه F57 نیاز دارند.
پزشکی: استانداردهای USP کلاس VI یا FDA باید رعایت شود تا اطمینان حاصل شود که هیچ پلاستیک ساز نیست.
انرژی هسته ای: صدور گواهینامه کیفیت ASME NQA-1 باید منتقل شود و باید از مواد CPVC اصلاح شده مقاوم در برابر تابش استفاده شود.

5. توصیه های نصب و نگهداری
روش اتصال: آرنج های UPVC/CPVC معمولاً با حلال ها (چسب PVC) پیوند می خورند. در حین نصب ، اطمینان حاصل کنید که رابط کاربری تمیز و بدون روغن است.
فاصله پشتیبانی: لوله های درجه حرارت بالا (CPVC) یا لوله های با قطر بزرگ برای جلوگیری از تغییر شکل به دلیل انبساط حرارتی یا تأثیر سیال ، به قاب های پشتیبانی اضافی احتیاج دارند.
بازرسی منظم: در صنایع پرخطر مانند انرژی شیمیایی و هسته ای ، آرنج ها باید به طور مرتب برای علائم ترک ، پیری یا خوردگی مورد بازرسی قرار گیرند و قطعات آسیب دیده باید به موقع جایگزین شوند. $ $ $
