صلیب UPVC/CPVC

صلیب UPVC/CPVC به طور گسترده در صنایع لوله کشی ، شیمیایی و ساخت و ساز استفاده می شود. ساخته شده از مواد برتر UPVC (پلی وینیل کلرید غیر پلاستیک) و CPVC (مواد پلی وینیل کلرید کلر) ، دارای مقاومت در برابر خوردگی ، تحمل درجه حرارت بالا و استحکام است و از عمر طولانی مدت اطمینان حاصل می کند.

طراحی محصول بر سهولت نصب و نگهداری تأکید می کند ، ضمن کاهش خطر نشت ، از آب بندی و ثبات در نقاط اتصال اطمینان می دهد. صلیب UPVC/CPVC برای سیستم های مختلف لوله کشی مناسب است ، به خصوص برای برنامه هایی که نیاز به تغییر جریان یا تغییر جهت دارند. $ $ $

با ما تماس بگیرید

PREV：UPVC/CPVC 45 درجه آرنج
NEXT：کوپلر UPVC/CPVC

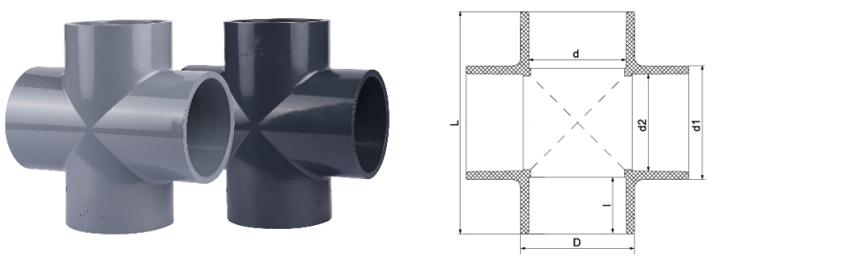

پارامتر کاربرد استانداردهای فنی

اندازه/نام.		دN20	دN25	دN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
دره	D1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40.8	51	61.5	76	88	104	126	160	184	253	306.8	345
	سعادت	56	68	81.2	98	118	146	172	200	238	298	342	470	580	652
	من	16	19	22	26	31	38	44	51	61	76	86	118	146.5	164
ansi	D1	21.51	26.87	33.62	42.4	48.54	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	184	246	306.8	345
	سعادت	70	82	96	112	124	144	172	204	245	298	342	440	580	652
	من	22.2	25.5	28.6	32.8	35	39	46	50.5	60	70	86	104	146.5	164
جنجال	D1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	184	246	306.8	345
	سعادت	70	82	96	112	124	144	172	204	245	298	342	440	580	652
	من $ $ $	22.2	25.5	28.6	32.8	35	39	46	50.5	60	70	86	104	146.5	164

شرکت

شرکت خط لوله Zheyi (Wuhan) ، Ltd.

گروه ژی است China صلیب UPVC/CPVC برای صنایع غذایی/خودرو/الکترونیکی Suppliers وت Custom صلیب UPVC/CPVC برای صنایع غذایی/خودرو/الکترونیکی Factoryبشر ما در سال 2007 تأسیس شدیم که متخصص در زمینه تحقیق و توسعه ، تولید ، فروش و خدمات خطوط لوله صنعتی CPVC و UPVC بود. این مجوز تولید تجهیزات ویژه ، سند تأیید مجوز بهداشتی محصولات مربوط به آب استان ژجیانگ ، گواهی سیستم مدیریت کیفیت IS09001 ، گواهینامه سیستم مدیریت محیط زیست IS014001 ، گواهی سیستم مدیریت بهداشت و ایمنی شغلی IS045001 و سایر گواهینامه ها را به دست آورده است. این شرکت همچنین بیش از 50 حقوق مالکیت معنوی مستقل و واردات خود مدیریت و قدرت صادرات را در اختیار دارد. برای ارائه محصولات متنوع و خدمات بهتر ، این شرکت فناوری پیشرفته ، تجهیزات ابزار و مواد اولیه و سیستم های مدیریتی منحصر به فرد را از آلمان و آمریکا معرفی کرده است. با گذشت سالها ، محصولات ما به طور گسترده ای در صنایع شیمیایی ، متالورژی ، فتوولتائیک ، انرژی هسته ای ، لیتیوم ، نیمه هادی الکترونیکی ، مواد غذایی ، دارو ، خودرو ، تصفیه آب صنعتی و سایر صنایع موجود در مایع اسید و قلیایی ، آب فوق العاده ، آب آشامیدنی ، آب درجه یک ، آب درجه یک ، حمل و نقل خط لوله ضایعات صنایع استفاده می شود. در حال حاضر ، گروه Zheyi بیش از 30 شرکت فروش را در سراسر کشور راه اندازی کرده است. دسته بندی محصولات به اروپا ، آمریکا ، آسیای جنوب شرقی و سایر کشورها و مناطق صادر می شود. محصولات ما توسط مشتریان در بازارهای داخلی و بین المللی مورد استقبال قرار می گیرند.

گواهی افتخار

خبر

گواهی
Dec 12,2024
بیشتر بخوانید

بازخورد پیام

کنترل کیفیت دقیق

گروه ژی با هدایت اصل "کیفیت اول" ، تجهیزات پیشرفته بین المللی و مواد اولیه حق بیمه را برای حفظ کنترل دقیق بر هر مرحله از تولید اعمال می کند. هدف این است که محصولات خط لوله ای را که از نظر عملکرد و زیبایی شناسی برتری دارند ، ارائه دهیم.

این شرکت از تجهیزات تولیدی پیشرفته و مواد درجه بالا ، از جمله Sekisui از ژاپن و لوبریزول از ایالات متحده استفاده می کند. از طریق ترکیبی یکپارچه از تکنیک های پیشرفته تولید و مدیریت حرفه ای ، هر یک از محصولات "Zheyi" تحت کنترل کیفیت دقیق قرار می گیرند - از تولید و بازرسی تا تحویل نهایی - باعث کمال در هر دو ظاهر و عملکرد می شود.
تست عملکرد دقیق

در ژی ، هر محصول نه تنها با تمرکز بر زیبایی شناسی تصفیه شده بلکه با تعهد بی بدیل به کیفیت داخلی برتر ساخته می شود. تست عملکرد دقیق حتی در شرایط چالش برانگیز ثبات و دوام محصول را تضمین می کند:

test تست چگالی: چگالی مواد را برای اطمینان از یکنواختی ساختاری و ثبات اندازه گیری می کند.
test تست دمای نرم کننده VICAT: نرم شدن مواد را در شرایط درجه حرارت بالا ارزیابی می کند تا از مقاومت در برابر تغییر شکل در محیط های مختلف اطمینان حاصل شود.
test آزمایش اجاق گاز: مقاومت در برابر حرارت طولانی مدت را شبیه سازی می کند ، و توانایی محصول در برابر مقاومت طولانی مدت در برابر دمای بالا را تأیید می کند.
● آزمایش هیدرواستاتیک: برای تضمین ایمنی و قابلیت اطمینان ، قدرت خط لوله را در شرایط فشار بالا ارزیابی می کند.
test آزمایش ضربه چکش: آزمایش مقاومت در برابر ضربه برای اطمینان از دوام محصول در هنگام حمل و نقل ، نصب و استفاده روزانه.

صلیب UPVC/CPVC Industry knowledge

اتصالات کلیدی در سیستم های لوله کشی صنعتی: فناوری نصب و آب بندی اتصالات صلیب UPVC/CPVC

در سیستم های لوله کشی صنعتی ، UPVC (پلی وینیل کلرید غیر پلاستیک) و CPVC (کلر کلرید کلرید کلرید) اتصالات متقاطع (CROSS) اجزای اصلی اتصال هستند و به طور گسترده در سناریوهای فشار بالا ، رسانه خورنده و پیچیده حمل و نقل سیال مورد استفاده قرار می گیرند. صنایع مختلف نیازهای خاصی برای خصوصیات مواد ، فناوری آب بندی و مشخصات نصب دارند. موارد زیر تجزیه و تحلیل کاربرد و نکات فنی برای صنایع مختلف است:

1. آب آشامیدنی ایمن
انتخاب مواد: UPVC به دلیل عدم سمیت ، مقاومت در برابر کلر و کم هزینه در خطوط لوله حمل و نقل آب مورد استفاده قرار می گیرد.
فناوری آب بندی: از چسب های مبتنی بر حلال یا مهر و موم های لاستیکی استفاده کنید تا از نشت و مطابقت با استانداردهای ایمنی آب آشامیدنی NSF/ANSI 61 استفاده کنید.
نقاط نصب: برای جلوگیری از ترک خوردگی شکننده UPVC ، از فشار بیش از حد خودداری کنید و از قاب های پشتیبانی برای کاهش اثرات لرزش استفاده کنید.

2. متالورژی
نیاز به مقاومت در برابر خوردگی: مفاصل متقاطع CPVC برای سیستم های تحویل مایع خنک کننده قلیایی برای اسیدی (مانند اسید سولفوریک ، اسید هیدروکلریک) یا سیستم های زایمان قلیایی مناسب است.
سازگاری با دمای بالا: CPVC دارای مقاومت دما بیش از 90 درجه سانتیگراد است و می تواند برای تصفیه گاز دودکش با دمای بالا یا خطوط لوله آب خنک کننده استفاده شود.
روش آب بندی: واشر PTFE اتصال فلنج برای جلوگیری از نشت رسانه های بسیار خورنده.

3. صنعت فتوولتائیک
سناریوهای کاربردی: آب با خلوص بالا ، محلول اچ شیمیایی (مانند اسید هیدروفلوئوریک) خطوط لوله تحویل.
الزامات مواد: CPVC نسبت به UPVC از مقاومت اسید هیدروفلوئوریک بهتری برخوردار است ، اما باید مقاومت پیری طولانی مدت UV را تأیید کرد (هنگام نصب در فضای باز).
مشخصات نصب: برای اطمینان از آلودگی ذرات (برای سیستم های تمیز کردن ویفر) از اتصال فیوژن برقی یا اتصال باس همجوشی داغ استفاده کنید.

4. نیروگاه هسته ای
استانداردهای ایمنی: اتصالات UPVC/CPVC باید نیازهای کیفیت درجه هسته ای ASME NQA-1 را برای تصفیه فاضلاب کم رادیواکتیو مطابقت دهد.
طراحی ضد سئیزیک: برای جلوگیری از اتصالات سست ناشی از جابجایی خط لوله ، براکت های ضد خسخسیل را اضافه کنید.
افزونگی آب بندی: آب بندی مضاعف (چسب حلقه O) برای جلوگیری از خطرات نشت.

5. نیمه هادی الکترونیکی
رسانه خلوص فوق العاده بالا: CPVC برای سیستم های توزیع آب Ultrapure (UPW) و شیمیایی (مانند IPA ، آمونیاک) استفاده می شود.
سازگاری اتاق تمیز: برای جلوگیری از آلودگی ذرات مایع فرآیند ، دیواره داخلی مفصل نیاز به جلا داده (80 میکرومتر RA≤) است.
فرآیند نصب: از نصب و راه اندازی استاندارد ISO 14644 استفاده کنید و مواد آب بندی حاوی سیلیکون ممنوع است.

6. پزشکی
الزامات استریل: UPVC برای لوله های تزریق (WFI) برای آب استفاده می شود و باید مطابق با استانداردهای FDA 21 CFR و GMP باشد.
طراحی قابل جابجایی: اتصال گیره بهداشتی (TRI-CLAMP) برای تمیز کردن و عقیم سازی آسان (مانند سیستم CIP/SIP).

7. تصفیه آب صنعتی
مقاومت شیمیایی: CPVC برای پیش درمانی غشای RO (مقاومت به کلر ، مقاومت اکسیدان) مناسب است و از UPVC برای زهکشی عقب استفاده می شود.
اقدامات پیشگیری از نشت: توقف آب حلقوی مفصل سوکت برای مقابله با تأثیر جریان زیاد.

8. فاضلاب صنعتی
فاضلاب خورنده: اتصالات متقاطع CPVC می توانند در برابر pH 2-12 مقاومت کنند و برای خطوط لوله فاضلاب آبکاری و شیمیایی مناسب هستند.
شیب نصب: سیستم های جریان گرانش باید از شیب 0.5 ٪ -1 ٪ اطمینان حاصل کنند تا از گرفتگی رسوب مفصل صلیب جلوگیری شود.
خلاصه فناوری نصب و آب بندی عمومی
تصفیه سطح: Deburr پس از برش و تمیز کردن سطح پیوند با استون (برای اتصال حلال UPVC/CPVC).
جبران انبساط حرارتی: خطوط لوله CPVC باید هر 3-5 متر مجهز به اتصالات انبساط شوند تا از ترک خوردگی اتصالات ناشی از تغییرات دما جلوگیری شود.
تست فشار: پس از نصب ، فشار را با فشار 1.5 برابر فشار کار آزمایش کرده و فشار را به مدت 30 دقیقه بدون نشت حفظ کنید (به ASTM D1785 مراجعه کنید). $ $ $
