سفارشی ساخته شده شیر توپی SCH8O/DIN UPVC/CPVC Labcock برای صنایع غذایی/خودرو/الکترونیکی

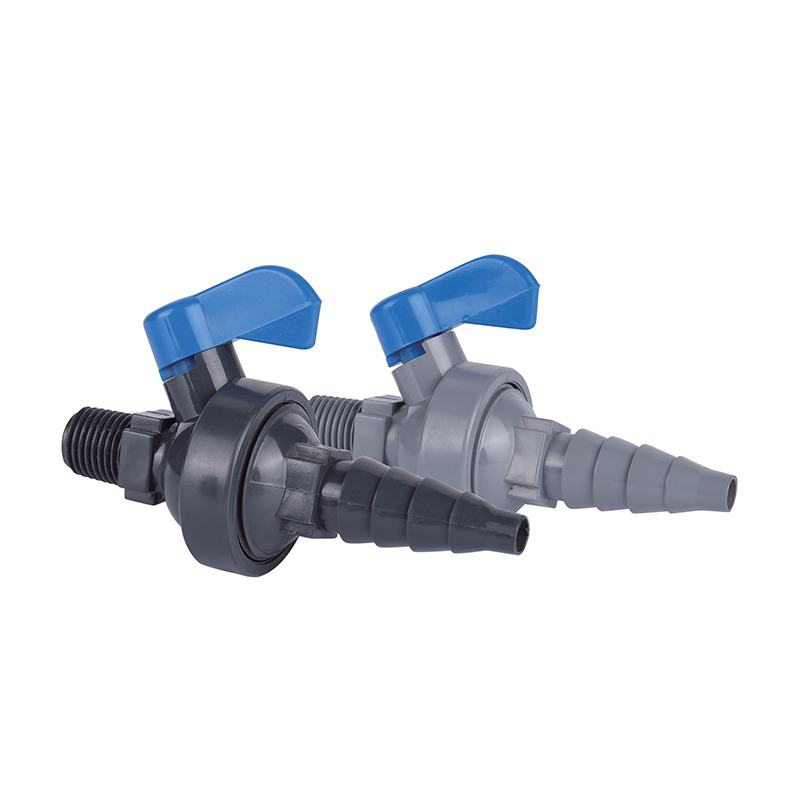

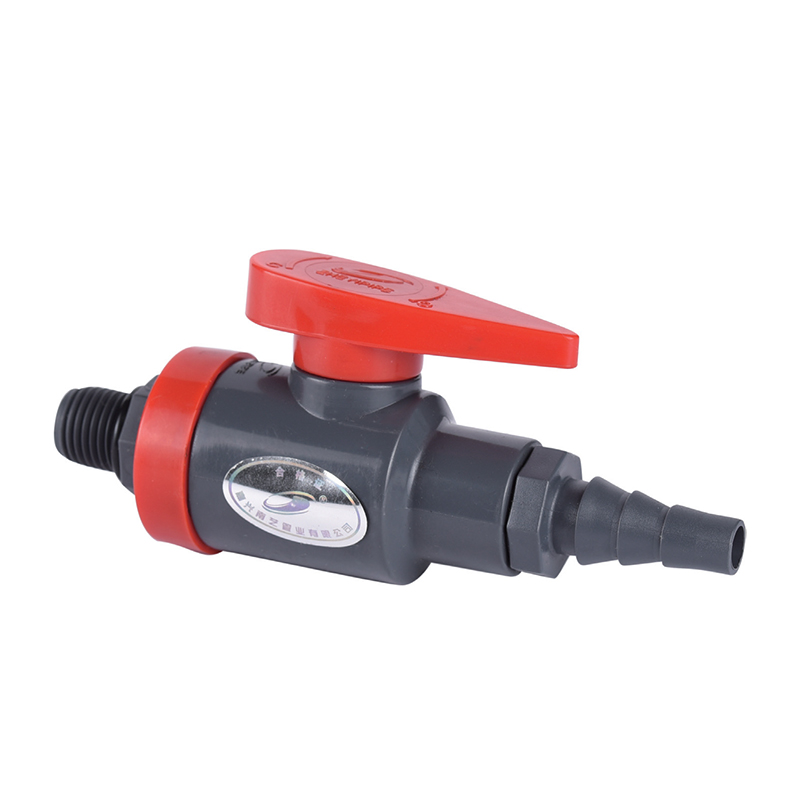

شیر توپی SCH8O/DIN UPVC/CPVC Labcock

شیر توپی SCH8O/DIN UPVC/CPVC Labcock

شیر توپی Labcock یک شیر با کارایی بالا است که به طور گسترده در صنایعی مانند نفت، مواد شیمیایی، برق و تصفیه آب استفاده می شود. جزء اصلی آن یک توپ قابل چرخش است که جریان سیال را با تنظیم زاویه آن کنترل می کند.

سطح آب بندی دریچه تحت درمان ویژه ای قرار می گیرد تا عملکرد آب بندی حتی پس از استفاده طولانی مدت حفظ شود و خطر نشتی کاهش یابد. این برای رسانه های مختلف سیال، از جمله آب، نفت و گازها مناسب است.

تماس با ما
  • شیر توپی SCH8O/DIN UPVC/CPVC Labcock
  • شیر توپی SCH8O/DIN UPVC/CPVC Labcock
قبلی：بدون محصول قبلی
بعدی：شیر دیافراگمی فلنج UPVC پنوماتیک SCH8O/DIN
پارامتر کاربرد استانداردهای فنی
SCH80 / DIN · LABCOCK · عایق فشرده
شیر توپی UPVC / CPVC Labcock
پایه پنل · بدنه فشرده · پورت کامل · PTFE نشسته
شیر توپی SCH80/DIN UPVC/CPVC Labcock یک شیر جداسازی جمع و جور برای خطوط سیال با سوراخ کوچک در مدارهای آزمایشگاهی، ابزار دقیق و نمونه برداری است. بدنه در UPVC یا CPVC مطابق با استانداردهای ابعادی ASTM SCH80 و DIN قالب‌گیری می‌شود و توپ تمام پورت جریان بدون مانع را در سوراخ اسمی فراهم می‌کند. مجموعه صندلی PTFE در برابر اسیدها، قلیایی ها، نمک ها و آب با خلوص بالا خاموش می شود. بدنه جمع و جور نصب پنل را می پذیرد و به شیر اجازه می دهد تا از طریق پانل ابزار یا دیوار محفظه تجهیزات با دسته و خروجی قابل دسترسی از جلو ثابت شود. پیکربندی های انتهایی رزوه ای و شیلنگ-خاردار لوله ها و اتصالات لوله های کوچک را پوشش می دهند. این شیر برای ساخت تجهیزات OEM، نصب آزمایشگاهی، مونتاژ لغزش نمونه‌برداری و ساخت کارخانه آزمایشی عرضه می‌شود.
DN8–DN25 سوراخ اسمی
PN10 کلاس فشار
0-93 درجه سانتیگراد سرویس CPVC
پایه پنل روش رفع
نصب فشرده
کاهش طول بدنه و جابجایی دسته، امکان گروه بندی متراکم دریچه ها را در منیفولدها، پانل های نمونه برداری، و جلوی تجهیزات که دریچه های توپی استاندارد مناسب نیستند، می دهد.
تعمیر پنل
بدنه اتصال روی پانل را می‌پذیرد، بنابراین می‌توان سوپاپ را از طریق دیواره پانل ابزار، با دسته و خروجی که در سمت اپراتور ارائه می‌شود، محکم کرد.
پورت کامل
سوراخ توپ با اندازه خط اسمی مطابقت دارد، بنابراین خطوط نمونه برداری و دوز با سوراخ کوچک افت فشار معمولی دریچه های آزمایشگاهی با پورت کاهش یافته را متحمل نمی شوند.
انتخاب مواد
UPVC وظیفه شیمیایی عمومی را تا 60 درجه سانتیگراد پوشش می دهد. CPVC همان شیر فشرده را تا دمای 93 درجه سانتی گراد برای محیط های خورنده داغ و با خلوص بالا گسترش می دهد.
ساخت شیر
مواد بدنه UPVC · CPVC
مواد توپ برنج با روکش کروم · CPVC جامد
جنس صندلی PTFE
پایان دادن به اتصالات رزوه دار · خار شیلنگ · سوکت
دسته اهرم، سفر 90 درجه
مرجع طراحی ASTM D2467 · DIN 8061/8062
پاکت عملیاتی
سقف UPVC 60 درجه سانتی گراد
سقف CPVC 93 درجه سانتی گراد
درجه بندی فشار PN10 در محیط
محدوده pH رسانه UPVC 2-12 · CPVC 1-14
سرویس جاروبرقی 0.5 بار مطلق در 20 درجه سانتیگراد
مشخصه جریان پورت کامل، افت فشار کم
زمینه های کاربردی
01
آزمایشگاهی و تحلیلی
خطوط معرف، شیرهای نمونه، نقاط تخلیه، و مدارهای سیال روی نیمکت که در آن جداسازی فشرده مورد نیاز است.
02
ابزار دقیق و نمونه برداری
خطوط تغذیه آنالایزر، اسکیدهای نمونه‌برداری، و حلقه‌های ابزار نصب‌شده روی پانل که نیاز به جداسازی مثبت در سوراخ‌های کوچک دارند.
03
شیمیایی و دارویی
خطوط دوز، مدارهای پایلوت کارخانه، و شاخه های تامین CIP که اسیدها، قلیاها و آب تصفیه شده را مدیریت می کنند.
04
الکترونیک و آب فوق خالص
انشعابات آب فوق خالص، نقاط تامین نیمکت مرطوب، و خطوط نمونه گیری آب درجه الکترونیکی.
05
فتوولتائیک و لیتیوم
نقاط نمونه برداری اچانت و الکترولیت، خوراک معرف با سوراخ کوچک، و جداسازی خط پایلوت.
06
تصفیه آب و خودرو
شیرهای نمونه برداری فاضلاب، شاخه های آب خنک کننده، مدارهای شستشوی قطعات و ابزار دقیق خط رنگ.
نصب و راه اندازی
  • قبل از مونتاژ، نوع اتصال انتهایی و سوراخ اسمی را در برابر برنامه لوله یا لوله تأیید کنید.
  • نوار PTFE را فقط روی رزوه های نر بمالید و دو نخ اول را خالی بگذارید تا از ورود نوار به مسیر جریان جلوگیری شود.
  • اتصالات رزوه ای را با دست محکم کنید، سپس با یک آچار تسمه بیش از یک تا دو چرخش پیش نروید.
  • برای نصب پانل، ضخامت پانل و ابعاد برش را در برابر بعد ثابت بدنه بررسی کنید.
  • قبل از اینکه توپ را آزادانه بچرخانید، دسته را در طول مسیر کامل 90 درجه آن فشار دهید.
  • موقعیت های باز و بسته دریچه را در محل نصب پانل که در آن سوراخ دستگیره قابل مشاهده نیست برچسب بزنید.
محدودیت ها و اقدامات احتیاطی
  • سقف سرویس UPVC 60 درجه سانتیگراد است. سقف CPVC 93 درجه سانتی گراد است. از حد مواد بدن تجاوز نکنید.
  • درجه بندی فشار is PN10 at ambient temperature and derates with temperature per the published curve.
  • برای سرویس بخار، چرخه حرارتی سریع، یا رسانه های گازی بالای 2 بار در نظر گرفته نشده است.
  • از اجسام CPVC با اسیدهای اکسید کننده غلیظ مانند اسید نیتریک بالای 15% استفاده نکنید.
  • از استفاده از دسته به عنوان یک اهرم برای تراز لوله خودداری کنید. گشتاور اعمال شده از طریق دسته می تواند به مهر و موم ساقه آسیب برساند.
  • از بدن در برابر قرار گرفتن طولانی مدت در معرض اشعه ماوراء بنفش در جایی که در فضای باز یا زیر نورگیر نصب شده است محافظت کنید.
  • روان کننده های مبتنی بر نفت را روی صندلی های PTFE یا درزگیرهای ساقه استفاده نکنید.
سوالات مهندسی و تدارکات
چه اتصالات انتهایی در دسترس هستند؟
انتهای رزوه دار، انتهای خار شیلنگ و انتهای سوکت حلال بسته به سوراخ اسمی موجود است. انتهای رزوه‌ای برای لوله‌های کوچک و اتصالات ابزار، انتهای خاردار شیلنگ با لوله‌های انعطاف‌پذیر در مدارهای آزمایشگاهی، و انتهای سوکت‌ها برای لوله‌های با سوراخ کوچک جوش‌شده با حلال مناسب است. نوع اتصال و استاندارد را در درخواست مشخص کنید.
بعد نصب پانل چگونه مشخص می شود؟
ضخامت پانل و قطر برش یا نخ ثابت مورد نیاز را ارائه دهید. ابعاد تثبیت بدنه شیر و حداکثر ضخامت پانل در نظر گرفته شده در تایید سفارش تایید می شود، بنابراین پانل را می توان قبل از رسیدن شیر در محل سوراخ کرد.
آیا شیر برای نمونه برداری مناسب است؟
بله. سوراخ کامل و بدنه فشرده این شیر را برای شیرهای نمونه و خطوط تغذیه آنالایزر مناسب می کند. برای نمونه برداری با خلوص بالا، بدنه CPVC را با صندلی های PTFE مشخص کنید و تأیید کنید که نوع اتصال انتهایی حجم مرده را در نقطه ضربه وارد نمی کند.
چه گواهی هایی همراه با حمل و نقل است؟
گواهی انطباق با ارجاع به ASTM D2467 و DIN 8061/8062 به صورت استاندارد صادر می شود. گزارش مواد دسته ای و سوابق تست فشار در صورت درخواست بسته های مستندات پروژه در دسترس است. گواهی‌های مربوط به گریدهای سازگار با FDA در جایی موجود است که بدنه UPVC برای آب آشامیدنی یا وظیفه تماس با غذا مشخص شده است.
سیاست یدکی توصیه شده برای نصب پانل چیست؟
برای ساخت پانل، به ازای هر ده واحد نصب شده از هر ترکیب سوراخ و مواد، یک شیر یدکی، به اضافه مقدار کمی از مجموعه صندلی PTFE نگه دارید. از آنجایی که سوپاپ نسبت به مجموعه پانل فشرده و کم هزینه است، قطعات یدکی سطح واحد معمولاً کاربردی تر از جایگزینی صندلی صحرایی در اندازه های سوراخ کوچک هستند.
برای ساخت تجهیزات OEM، تناسب آزمایشگاهی، مونتاژ لغزش نمونه‌برداری، و ساخت کارخانه آزمایشی در بخش‌های شیمیایی، متالورژی، فتوولتائیک، هسته‌ای، لیتیوم، نیمه‌رساناهای الکترونیکی، مواد غذایی، دارویی، خودروسازی و تصفیه آب صنعتی عرضه می‌شود. پوشش رسانه ای شامل مایعات اسیدی و قلیایی، آب فوق خالص، آب آشامیدنی، آب گرید الکترونیکی و فاضلاب صنعتی است.
ASTM D2467 DIN 8061/8062 PN10 پورت کامل پایه پنل PTFE نشسته
محصولات پیشنهادی
شرکت
شرکت خط لوله Zheyi (Wuhan) ، Ltd.
شرکت خط لوله Zheyi (Wuhan) ، Ltd.

ZHEYI Group بله چین شیر توپی SCH8O/DIN UPVC/CPVC Labcock برای صنایع غذایی/خودرو/الکترونیکی تامین کننده و سفارشی ساخته شده شیر توپی SCH8O/DIN UPVC/CPVC Labcock برای صنایع غذایی/خودرو/الکترونیکی کارخانه. ما در سال ۲۰۰۷ تأسیس شدیم و بر تحقیق و توسعه، تولید، فروش و خدمات لوله‌های صنعتی CPVC و UPVC تمرکز داریم. این شرکت موفق به اخذ گواهینامه‌های متعددی از جمله مجوز تولید تجهیزات ویژه، مجوز بهداشت محصولات مرتبط با آب استان ژجیانگ، گواهینامه سیستم مدیریت کیفیت IS09001، گواهینامه سیستم مدیریت محیط زیست IS014001 و گواهینامه سیستم مدیریت بهداشت و ایمنی شغلی IS045001 شده است. این شرکت دارای بیش از ۵۰ حق مالکیت معنوی مستقل و حق واردات و صادرات مستقل است. به منظور ارائه محصولات متنوع و خدمات بهتر، این شرکت فناوری پیشرفته، تجهیزات ابزارآلات و مواد اولیه و سیستم‌های مدیریتی منحصر به فرد را از آلمان و ایالات متحده معرفی کرده است. در طول سال‌ها، محصولات ما به طور گسترده در انتقال مایعات اسیدی و قلیایی، آب فوق خالص، آب آشامیدنی، آب خالص درجه الکترونیکی و فاضلاب صنعتی در صنایع شیمیایی، متالورژی، فتوولتائیک، انرژی هسته‌ای، باتری لیتیومی، نیمه‌هادی الکترونیکی، مواد غذایی، دارو، خودرو، تصفیه آب صنعتی و سایر صنایع مورد استفاده قرار گرفته‌اند. در حال حاضر، گروه ZHEYI بیش از 30 شرکت فروش در سراسر کشور تأسیس کرده است و انواع محصولات به اروپا، آمریکا، آسیای جنوب شرقی و سایر کشورها و مناطق صادر می‌شود و مورد استقبال عمیق مشتریان داخلی و خارجی قرار گرفته است.

گواهی افتخار
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 en
  • شرکت ملی پیشرفته
  • گواهی
  • گواهی
خبر
پیام بگذارید
  • شرکت خط لوله Zheyi (Wuhan) ، Ltd.
    کنترل کیفیت دقیق

    گروه ZHEYI به اصل "کیفیت اول" پایبند است، تجهیزات پیشرفته بین‌المللی و مواد اولیه با کیفیت بالا را اتخاذ می‌کند، هر مرحله از تولید را به شدت کنترل می‌کند و متعهد به ارائه محصولات خط لوله با عملکرد عالی و ظاهری نفیس است.

    این شرکت از پیشرفته‌ترین تجهیزات تولیدی و مواد اولیه باکیفیت، از جمله Sekisui ژاپن و Lubrizol ایالات متحده، استفاده می‌کند. "ZHEYI" به طور بی‌نظیری فناوری تولید نفیس را با مدیریت حرفه‌ای ترکیب می‌کند و هر محصول تحت کنترل کیفیت دقیق - از تولید، بازرسی تا تحویل نهایی - قرار می‌گیرد و ترکیب کاملی از ظاهر و عملکرد را تضمین می‌کند.

  • شرکت خط لوله Zheyi (Wuhan) ، Ltd.
    تست عملکرد دقیق
    در ZHEYI، هر محصول با دقت ساخته می‌شود، نه تنها بر طراحی زیبایی‌شناسی نفیس تمرکز دارد، بلکه همیشه به کیفیت ذاتی عالی نیز متعهد است. آزمایش دقیق عملکرد تضمین می‌کند که محصول حتی در شرایط سخت نیز می‌تواند پایداری و دوام خود را حفظ کند.:

    ● آزمایش چگالی: چگالی مواد را برای اطمینان از یکنواختی و پایداری سازه‌ها اندازه‌گیری می‌کند.
    ● آزمون دمای نرم شدن ویکات: درجه نرم شدن مواد را در شرایط دمای بالا ارزیابی می‌کند تا از توانایی محصول در مقاومت در برابر تغییر شکل در محیط‌های مختلف اطمینان حاصل شود.
    ● آزمایش فر: مقاومت حرارتی بلندمدت را شبیه‌سازی می‌کند و توانایی محصول را در تحمل دماهای بالا برای مدت طولانی تأیید می‌کند.
    ● تست هیدرواستاتیک: ارزیابی استحکام لوله‌ها در شرایط فشار بالا برای اطمینان از ایمنی و قابلیت اطمینان محصول.
    ● آزمایش ضربه با چکش سقوطی: مقاومت محصول در برابر ضربه را در حین حمل و نقل، نصب و استفاده روزانه آزمایش کنید.

شیر توپی SCH8O/DIN UPVC/CPVC Labcock دانش صنعت

راهنمای انتخاب و کاربرد شیر توپ Labbock در سیستم لوله کشی صنعتی

در سیستم لوله کشی صنعتی، شیر توپ Labbock به دلیل آب بندی قابل اعتماد، مقاومت در برابر خوردگی و عمر طولانی به طور گسترده در بسیاری از صنایع کلیدی استفاده می شود. شرایط کاری مختلف برای مواد، سطح فشار و عملکرد آب بندی دریچه های توپی الزامات متفاوتی دارد. در زیر نقاط انتخاب و تحلیل سناریوی کاربرد شیر توپی Labbock در صنایع مختلف آورده شده است:

1. آب آشامیدنی سالم و آب آشامیدنی
الزامات انتخاب: برای اطمینان از عدم بارش فلزات سنگین و رعایت استانداردهای بهداشتی (مانند FDA، WRAS) از فولاد ضد زنگ درجه مواد غذایی (مانند SS316) یا مهر و موم EPDM استفاده کنید.
سناریوهای کاربردی: شبکه آبرسانی شهری، تصفیه خانه آب، سیستم تحویل آب آشامیدنی، نیاز به نشت صفر برای جلوگیری از آلودگی.

2. صنعت متالورژی
الزامات انتخاب: مقاومت در برابر درجه حرارت بالا، مقاومت در برابر سایش، جنس بدنه سوپاپ معمولاً فولاد کربنی یا فولاد آلیاژی است و مهر و موم ها مهر و موم های سخت فلزی یا PTFE هستند تا با گرد و غبار بالا و رسانه های خوردگی بالا (مانند دوغاب، گاز دودکش با دمای بالا) سازگار شوند.
سناریوهای کاربردی: سیستم خنک کننده کوره بلند، خط تولید نورد فولاد، کنترل سیال خورنده ذوب.

3. صنعت فتوولتائیک
الزامات انتخاب: خلوص بالا، آلودگی ذرات کم، بدنه دریچه از فولاد ضد زنگ فوق العاده تمیز (SS316L) ساخته شده است، و مواد آب بندی PTFE یا لاستیک پرفلوئورو اتر (FFKM) برای جلوگیری از آلودگی مواد سیلیکونی است.
سناریوهای کاربردی: تولید پلی سیلیکون، حمل و نقل مایع شیمیایی در فرآیند تولید سلول خورشیدی، و کنترل گاز با خلوص بالا.

4. صنعت برق هسته ای
الزامات انتخاب: مقاومت در برابر تشعشع، مقاومت در برابر فشار و دمای بالا، باید با گواهینامه درجه هسته ای ASME III مطابقت داشته باشد، این ماده معمولاً مهر و موم گرافیت فولاد ضد زنگ است تا از قابلیت اطمینان در شرایط کاری شدید اطمینان حاصل شود.
سناریوهای کاربردی: سیستم خنک کننده جزیره هسته ای، تصفیه مایع زباله های رادیواکتیو، جداسازی خط لوله اصلی بخار.

5. نیمه هادی الکترونیکی
الزامات انتخاب: تمیزی فوق العاده بالا، مقاومت در برابر خوردگی شیمیایی، بدنه شیر از فولاد ضد زنگ 316L برقی ساخته شده است و مهر و موم می تواند از روکش PTFE یا PFA برای جلوگیری از آلودگی ذرات و یون های فلزی باشد.
سناریوهای کاربردی: تولید ویفر، تحویل مایع اچینگ، سیستم آب فوق خالص (UPW).

6. پزشکی
الزامات انتخاب: طراحی استریل، تمیز کردن آسان (CIP/SIP)، مواد باید استانداردهای GMP را داشته باشند، معمولاً مهر و موم های فولادی ضد زنگ EPDM/FKM 316L.
سناریوهای کاربردی: کنترل مایع بیودارویی، سیستم آب برای تزریق (WFI)، تحویل محیط کشت استریل.

7. تصفیه آب صنعتی
الزامات انتخاب: مقاومت در برابر خوردگی، ضد رسوب، مناسب برای محیط های اسیدی و قلیایی، شیر اختیاری با روکش PVC یا فولاد ضد زنگ دوبلکس، آب بندی EPDM یا Viton.
سناریوهای کاربردی: آب خنک کننده در گردش، سیستم اسمز معکوس (RO)، دستگاه دوز شیمیایی.

8. فاضلاب صنعتی
الزامات انتخاب: مقاومت در برابر خوردگی، مقاومت در برابر سایش، مواد بدنه شیر می تواند پوشش اپوکسی چدن یا فولاد دوبلکس باشد، از مهر و موم PTFE یا NBR استفاده می شود، مناسب برای فاضلاب حاوی ذرات و نمک بالا.
سناریوهای کاربردی: تصفیه خانه های فاضلاب، تصفیه فاضلاب آبکاری، سیستم های تخلیه فاضلاب شیمیایی.

خلاصه عوامل کلیدی در انتخاب
مشخصات متوسط: خورندگی، محتوای ذرات، دما/فشار.
تطبیق مواد: فولاد ضد زنگ، آلیاژ، انتخاب پوشش پلاستیکی.
تکنولوژی آب بندی: مهر و موم نرم (EPDM، PTFE) یا مهر و موم سخت فلزی.

گواهینامه صنعت: مانند ASME، FDA، GMP، استانداردهای درجه هسته ای و غیره.
