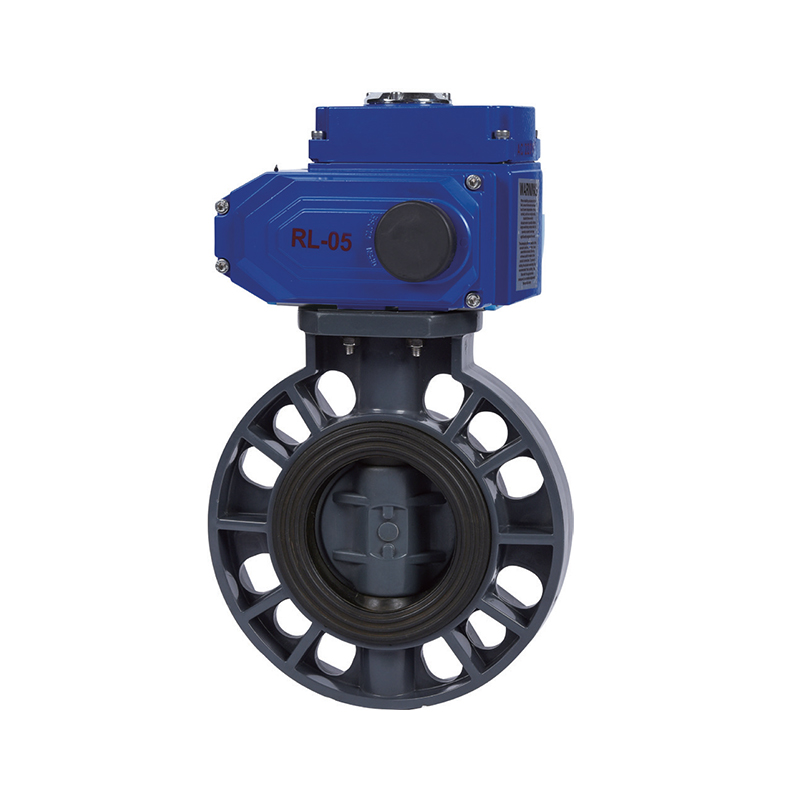

شیر پروانه برقی

شیر پروانه برقی دارای یک ساختار ساده ، اندازه کوچک ، طراحی سبک وزن و مصرف مواد کم است. این یک گشتاور رانندگی کوچک است و کار را آسان و سریع می کند. دریچه قابلیت تنظیم جریان و عملکرد آب بندی را ارائه می دهد و در شرایط کم فشار به آب بندی خوب می رسد. بر اساس روش اتصال ، شیرهای پروانه برقی می توانند به عنوان نوع فلنج یا نوع ویفر طبقه بندی شوند. با استفاده از روش رانندگی ، آنها می توانند دستی ، پنوماتیک یا برقی باشند. از طریق ساختار ، آنها می توانند نوع دیسک خارج از مرکز ، نوع صفحه عمودی ، نوع صفحه شیب دار یا نوع اهرم باشند. و با آب بندی نوع ، آنها می توانند نرم و نرم و نرم باشند. $ $ $

با ما تماس بگیرید

PREV：شیر دیافراگم دو محور پنوماتیک
NEXT：دریچه پروانه پنوماتیک

پارامتر کاربرد استانداردهای فنی

(1) مواد: UPVC ، CPVC
(2) اندازه: 2 "جدید12" ، DN50جدیدDN300 ، DN63-DN315
(3) استانداردها: ANSI ، DIN
(4) اتصال: فلنج
(5) فشار کار: 150PSI ، 1.0MPa
(6) دمای کار: UPVC (-10 ° C-60 ° C) ، CPVC (-10 ° C-90 ° C)
(7) رنگ بدن: UPVC (خاکستری تیره) ، CPVC (خاکستری روشن)

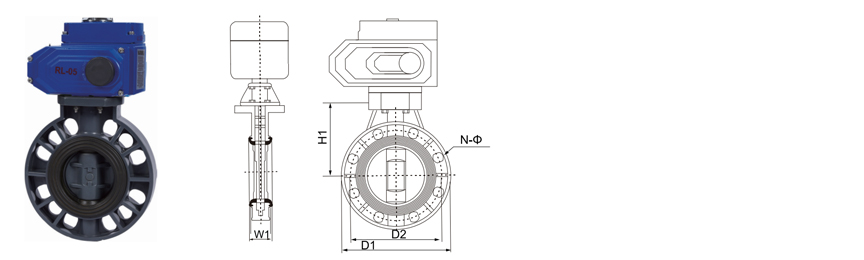

اندازه/نام.	DN63	DN75	DN90	DN110	DN140	DN160	DH225	DN280	DN315
	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
D1	160	180	196	228	258	287	344	411	490
D2	125	145	160	180	210	240	295	350	400
N-φ	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ22	8-φ22	8-φ22	12-φ22
H1	100	110	132	155	167	180	225	260	280
حرف1	43	46	49	54	64	70	88	98	108
گشتاور (n · m)	10	10	15	22	40	45	65	-	-

مشخصات محرک برقی

دریچه	مدل	حداکثر گشتاور خروجی	زمان عمل 90 درجه		شافت خروجی	موتور	جریان فعلی
دریچه	مدل	n · m	ویژه	استاندارد	مگنی	W	گی 220 ولت/a	گی 380V/a	دی سی 24 ولت/a
DN63-DN75	RL003	30	5-10	15	11*11	ac20 DC2	0.1	0.05	0.2
DN90-DN110	RL005	50	5-15	30	14*14	15	0.15	0.1	2
DN140	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
DN160	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
DN225	RL020	200	5/15/90	40	22*22	71	0.6	0.25	8.5
DN280	RL050	400	5/15/90	40	22*22	118	1	0.5	8.5
DN315	RL100	1000	5/15/40	40	27*27 $ $ $	118	1	0.5	9

شرکت

شرکت خط لوله Zheyi (Wuhan) ، Ltd.

گروه ژی است China شیر پروانه برقی برای صنایع غذایی/خودرو/الکترونیکی Suppliers وت Custom شیر پروانه برقی برای صنایع غذایی/خودرو/الکترونیکی Factoryبشر ما در سال 2007 تأسیس شدیم که متخصص در زمینه تحقیق و توسعه ، تولید ، فروش و خدمات خطوط لوله صنعتی CPVC و UPVC بود. این مجوز تولید تجهیزات ویژه ، سند تأیید مجوز بهداشتی محصولات مربوط به آب استان ژجیانگ ، گواهی سیستم مدیریت کیفیت IS09001 ، گواهینامه سیستم مدیریت محیط زیست IS014001 ، گواهی سیستم مدیریت بهداشت و ایمنی شغلی IS045001 و سایر گواهینامه ها را به دست آورده است. این شرکت همچنین بیش از 50 حقوق مالکیت معنوی مستقل و واردات خود مدیریت و قدرت صادرات را در اختیار دارد. برای ارائه محصولات متنوع و خدمات بهتر ، این شرکت فناوری پیشرفته ، تجهیزات ابزار و مواد اولیه و سیستم های مدیریتی منحصر به فرد را از آلمان و آمریکا معرفی کرده است. با گذشت سالها ، محصولات ما به طور گسترده ای در صنایع شیمیایی ، متالورژی ، فتوولتائیک ، انرژی هسته ای ، لیتیوم ، نیمه هادی الکترونیکی ، مواد غذایی ، دارو ، خودرو ، تصفیه آب صنعتی و سایر صنایع موجود در مایع اسید و قلیایی ، آب فوق العاده ، آب آشامیدنی ، آب درجه یک ، آب درجه یک ، حمل و نقل خط لوله ضایعات صنایع استفاده می شود. در حال حاضر ، گروه Zheyi بیش از 30 شرکت فروش را در سراسر کشور راه اندازی کرده است. دسته بندی محصولات به اروپا ، آمریکا ، آسیای جنوب شرقی و سایر کشورها و مناطق صادر می شود. محصولات ما توسط مشتریان در بازارهای داخلی و بین المللی مورد استقبال قرار می گیرند.

گواهی افتخار

خبر

گواهی
Dec 12,2024
بیشتر بخوانید

بازخورد پیام

کنترل کیفیت دقیق

گروه ژی با هدایت اصل "کیفیت اول" ، تجهیزات پیشرفته بین المللی و مواد اولیه حق بیمه را برای حفظ کنترل دقیق بر هر مرحله از تولید اعمال می کند. هدف این است که محصولات خط لوله ای را که از نظر عملکرد و زیبایی شناسی برتری دارند ، ارائه دهیم.

این شرکت از تجهیزات تولیدی پیشرفته و مواد درجه بالا ، از جمله Sekisui از ژاپن و لوبریزول از ایالات متحده استفاده می کند. از طریق ترکیبی یکپارچه از تکنیک های پیشرفته تولید و مدیریت حرفه ای ، هر یک از محصولات "Zheyi" تحت کنترل کیفیت دقیق قرار می گیرند - از تولید و بازرسی تا تحویل نهایی - باعث کمال در هر دو ظاهر و عملکرد می شود.
تست عملکرد دقیق

در ژی ، هر محصول نه تنها با تمرکز بر زیبایی شناسی تصفیه شده بلکه با تعهد بی بدیل به کیفیت داخلی برتر ساخته می شود. تست عملکرد دقیق حتی در شرایط چالش برانگیز ثبات و دوام محصول را تضمین می کند:

test تست چگالی: چگالی مواد را برای اطمینان از یکنواختی ساختاری و ثبات اندازه گیری می کند.
test تست دمای نرم کننده VICAT: نرم شدن مواد را در شرایط درجه حرارت بالا ارزیابی می کند تا از مقاومت در برابر تغییر شکل در محیط های مختلف اطمینان حاصل شود.
test آزمایش اجاق گاز: مقاومت در برابر حرارت طولانی مدت را شبیه سازی می کند ، و توانایی محصول در برابر مقاومت طولانی مدت در برابر دمای بالا را تأیید می کند.
● آزمایش هیدرواستاتیک: برای تضمین ایمنی و قابلیت اطمینان ، قدرت خط لوله را در شرایط فشار بالا ارزیابی می کند.
test آزمایش ضربه چکش: آزمایش مقاومت در برابر ضربه برای اطمینان از دوام محصول در هنگام حمل و نقل ، نصب و استفاده روزانه.

شیر پروانه برقی Industry knowledge

تشخیص گسل رایج و نگهداری دریچه های پروانه برقی : 5 نکته اصلی برای گسترش عمر خدمات

دریچه های پروانه برقی به طور گسترده ای در صنایعی مانند آب آشامیدنی ایمن ، متالورژی ، فتوولتائیک ، انرژی هسته ای ، نیمه هادی های الکترونیکی ، دارو ، تصفیه آب صنعتی و فاضلاب صنعتی مورد استفاده قرار می گیرد. شرایط مختلف کار نیازهای بسیار بالایی برای قابلیت اطمینان دریچه ها دارد و نگهداری صحیح می تواند عمر خدمات آنها را تا حد زیادی گسترش دهد. موارد زیر 5 نقطه نگهداری کلیدی است:

1. بازرسی آب بندی: از نشت متوسط جلوگیری کنید
تظاهرات مشکل: دریچه محکم بسته نمی شود و در داخل یا خارج نشت می کند.

تأثیر صنعت:
آب آشامیدنی ایمن و صنعت داروسازی: نشت باعث آلودگی آب می شود و بر سلامتی و ایمنی تأثیر می گذارد.
قدرت هسته ای و نیمه هادی های الکترونیکی: نشت رسانه های با خلوص بالا ممکن است باعث خرابی سیستم شود.
پیشنهادات تعمیر و نگهداری: به طور مرتب صندلی شیر و سطح آب بندی صفحه شیر را بررسی کرده و مهر و موم های لاستیکی یا PTFE را جایگزین کنید.

2. تعمیر و نگهداری موتور و محرک: از درایو پایدار اطمینان حاصل کنید
تظاهرات مشکل: حرکت دریچه کند ، گیر کرده است یا نمی توان باز و بسته شد.

تأثیر صنعت:
فاضلاب متالورژی و صنعتی: رسانه های بسیار خورنده به راحتی می توانند باعث مرطوب شدن موتور یا آسیب دیدن مدار شوند.
نیمه هادی فتوولتائیک و الکترونیکی: کنترل دقیق نیاز به دقت بالایی دارد و خرابی حرکتی ممکن است بر تداوم تولید تأثیر بگذارد.
پیشنهادات نگهداری: به طور مرتب قطعات انتقال را روغن کاری کنید ، عایق حرکتی را بررسی کنید و از عملکرد طولانی مدت در یک محیط مرطوب جلوگیری کنید.

3. کالیبراسیون بازخورد سیگنال: از دقت کنترل اطمینان حاصل کنید
تظاهرات مسئله: باز شدن دریچه با بازخورد سیستم کنترل مغایر است.

تأثیر صنعت:
تصفیه آب صنعتی و انرژی هسته ای: انحراف کنترل جریان ممکن است بر ثبات فرآیند تأثیر بگذارد.
پزشکی و نیمه هادی الکترونیکی: خطاهای جزئی می توانند باعث ایجاد مشکلات کیفیت محصول شوند.
پیشنهادات نگهداری: سنسورهای موقعیت به طور مرتب کالیبراسیون (مانند پتانسیلومترها یا رمزگذارها) و بررسی کنید که خط سیگنال سست است یا خیر.

4. محافظت در برابر خوردگی و سازگاری با مواد
تظاهرات مشکل: زنگ زدگی و مقیاس بندی بدن دریچه یا اجزای داخلی.

تأثیر صنعت:
فاضلاب صنعتی و متالورژی: رسانه اسیدی یا با نمک بالا خوردگی فلزی را تسریع می کند.
فتوولتائیک و نیمه هادی: محیط آب Ultrapure به استیل ضد زنگ یا دریچه های پوشش ویژه نیاز دارد.
توصیه های تعمیر و نگهداری: مواد بدنه دریچه (مانند فولاد ضد زنگ CF8M ، شیر پروانه ای با روکش فلوئور) را با توجه به ویژگی های رسانه انتخاب کنید و رسوبات را مرتباً تمیز کنید. $ $ $
