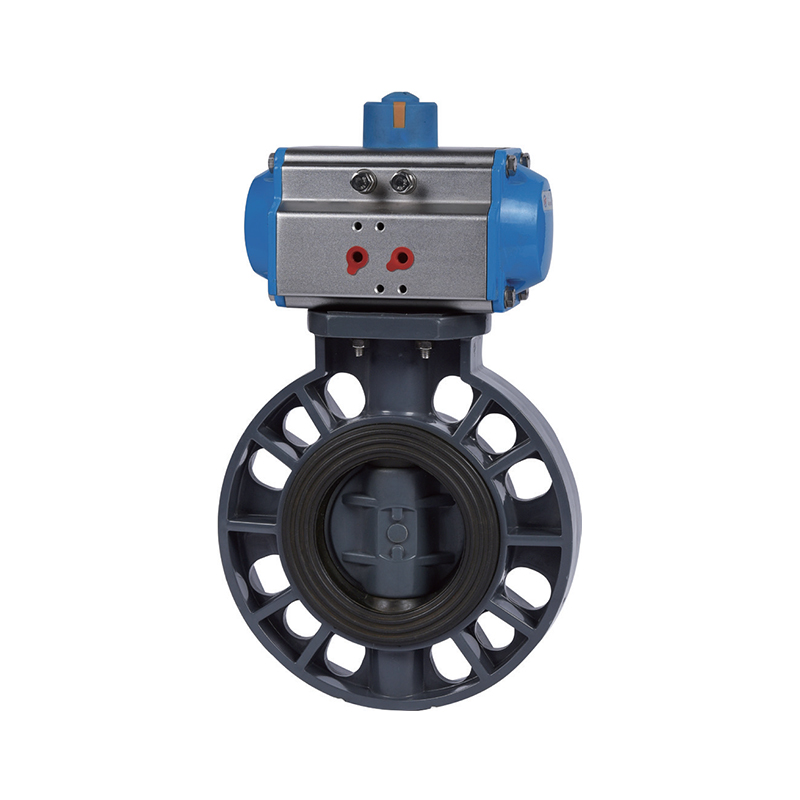

دریچه پروانه پنوماتیک

شیر پروانه پنوماتیک یک طراحی از نوع ویفر با ساختار جمع و جور ، اندازه کوچک و طراحی سبک وزن را اتخاذ می کند و باعث می شود نصب ، حمل و نقل و نگهداری آن راحت باشد. این توسط یک محرک پنوماتیک که ساقه دریچه را می چرخاند هدایت می شود و این دیسک را قادر می سازد تا به سرعت در بدن دریچه با 90 درجه بچرخد و با پاسخ سریع به باز و بسته شدن سریع برسد. این دقیقاً جریان را مطابق با الزامات سیستم کنترل می کند و عملکردهای پایدار و قابل اعتماد ، برش و انزوا را فراهم می کند. دریچه از مواد آب بندی الاستیک مانند لاستیک یا PTFE برای اطمینان از جلوگیری از نشت مؤثر در هنگام بسته شدن استفاده می کند. شیر پروانه پنوماتیک برای رسانه های مختلفی مانند آب ، روغن و بخار مناسب است و در طیف گسترده ای از فشارها و دما عمل می کند و خواسته های سیستم های مختلف لوله کشی را برآورده می کند. $ $ $

تماس با ما

قبلی：شیر پروانه برقی
بعدی：دریچه توپ فلنج برقی

پارامتر کاربرد استانداردهای فنی

(1) مواد: UPVC ، CPVC
(2) اندازه: 2 "جدید12 ، DN50جدیدDN300 ، DN63-DN315
(3) استانداردها: ansi ، دره
(4) اتصال: فلنج
(5) فشار کار: 150PSI ، 1.0MPa
(6) دمای کار: UPVC (-10 ° C-60 ° C) ، CPVC (-10 ° C-90 ° C)
(7) حداقل فشار هوا: 45PSI ، 0.4MPa
(8) رنگ بدن: UPVC (خاکستری تیره) ، CPVC (خاکستری روشن)

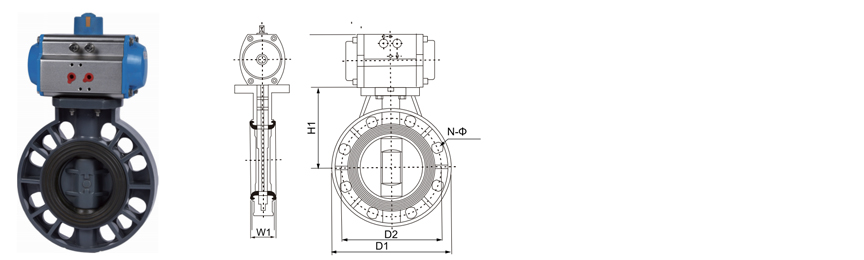

اندازه/نام.		DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
D1		160	180	196	228	258	287	344	411	490
D2	دره	125	145	160	180	210	240	295	350	400
	ansi	121	140	152	191	216	241	298	362	346
	جنجال	120	140	150	175	210	240	290	355	400
N-φ	DIN	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ22	8-φ22	8-φ22	12-φ22
	ANSI	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22	8-φ22	12-φ25	12-φ25
	جنجال	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23	12-φ23	12-φ25	16-φ25
H1		100	110	132	155	167	180	225	260	280
W1		43	46	49	54	64	70	88	98	108
گشتاور (n · m)		10	10	15	22	40	45	65	-	-

حالت کار محرک دوتایی/یک عمل (NC که به طور معمول بسته است ، به طور معمول باز نیست)

مشخصات	63	75	90	110	140	160	225	280	315
مشخصات	2"	2 1/2 "	3 "	4 "	5	6 "	8	10 "	12
استرس کنترل کننده	4 ~ 8
رابط منبع هوای استاندارد Namur	G 1/4 "
مدل های محرک بازیگری مضاعف	TBN052D	TBN063D	TBN075D	TBN083D	TBN092D	TBN105D	TBN7105D	TBN125D	TBN140D
مدل های محرک بازیگری مجرد	tbn063sk	TBN075SK	TBN083SK	TBN092SK	TBN105SK	TBN125SK	TBN125SK	tbn140sk	tbn160sk $ $ $

شرکت

شرکت خط لوله Zheyi (Wuhan) ، Ltd.

ZHEYI Group بله چین دریچه پروانه پنوماتیک برای صنایع غذایی/خودرو/الکترونیکی تامین کننده و سفارشی ساخته شده دریچه پروانه پنوماتیک برای صنایع غذایی/خودرو/الکترونیکی کارخانه. ما در سال ۲۰۰۷ تأسیس شدیم و بر تحقیق و توسعه، تولید، فروش و خدمات لوله‌های صنعتی CPVC و UPVC تمرکز داریم. این شرکت موفق به اخذ گواهینامه‌های متعددی از جمله مجوز تولید تجهیزات ویژه، مجوز بهداشت محصولات مرتبط با آب استان ژجیانگ، گواهینامه سیستم مدیریت کیفیت IS09001، گواهینامه سیستم مدیریت محیط زیست IS014001 و گواهینامه سیستم مدیریت بهداشت و ایمنی شغلی IS045001 شده است. این شرکت دارای بیش از ۵۰ حق مالکیت معنوی مستقل و حق واردات و صادرات مستقل است. به منظور ارائه محصولات متنوع و خدمات بهتر، این شرکت فناوری پیشرفته، تجهیزات ابزارآلات و مواد اولیه و سیستم‌های مدیریتی منحصر به فرد را از آلمان و ایالات متحده معرفی کرده است. در طول سال‌ها، محصولات ما به طور گسترده در انتقال مایعات اسیدی و قلیایی، آب فوق خالص، آب آشامیدنی، آب خالص درجه الکترونیکی و فاضلاب صنعتی در صنایع شیمیایی، متالورژی، فتوولتائیک، انرژی هسته‌ای، باتری لیتیومی، نیمه‌هادی الکترونیکی، مواد غذایی، دارو، خودرو، تصفیه آب صنعتی و سایر صنایع مورد استفاده قرار گرفته‌اند. در حال حاضر، گروه ZHEYI بیش از 30 شرکت فروش در سراسر کشور تأسیس کرده است و انواع محصولات به اروپا، آمریکا، آسیای جنوب شرقی و سایر کشورها و مناطق صادر می‌شود و مورد استقبال عمیق مشتریان داخلی و خارجی قرار گرفته است.

گواهی افتخار

خبر

دریچه های UPVC/CPVC مقاوم در برابر شیمیایی و لیتیوم (DIN/A...
Jun 26,2025
در دنیای خواستار استفاده از مایعات صنعتی ، انتخاب دریچه های مناسب برای ایمنی ، کارآیی و طول عمر مهم است. هنگام برخورد با مواد شیمیایی خورنده ، از جمله اسیدهای مختلف ، پایه ها و به ویژه ترکیبات لیتیوم ، مواد و طرح های ...
بیشتر بدانید
راهنمای نهایی لوله های UPVC برای صنایع شیمیایی و لیتیوم: ا...
Jun 19,2025
لوله های UPVC (پلی وینیل کلرید غیر پلاستیک) به دلیل مقاومت در برابر خوردگی ، دوام و رعایت استانداردهای بین المللی مانند DIN و ANSI ، به طور گسترده در پردازش شیمیایی ، استخراج لیتیوم و کاربردهای صنعتی فشار قوی مو...
بیشتر بدانید
لوله های UPVC با کارایی بالا برای محیط های صنعتی سخت
Jun 12,2025
لوله های UPVC به طور گسترده در صنایعی که نیاز به مقاومت شیمیایی استثنایی و دوام دارند استفاده می شود. در این مقاله به بررسی ویژگی های کلیدی لوله های UPVC مقاومت شیمیایی بالا برای صنعت لیتیوم ، لوله کشی UPVC ضد خ...
بیشتر بدانید

پیام بگذارید

کنترل کیفیت دقیق

گروه ZHEYI به اصل "کیفیت اول" پایبند است، تجهیزات پیشرفته بین‌المللی و مواد اولیه با کیفیت بالا را اتخاذ می‌کند، هر مرحله از تولید را به شدت کنترل می‌کند و متعهد به ارائه محصولات خط لوله با عملکرد عالی و ظاهری نفیس است.

این شرکت از پیشرفته‌ترین تجهیزات تولیدی و مواد اولیه باکیفیت، از جمله Sekisui ژاپن و Lubrizol ایالات متحده، استفاده می‌کند. "ZHEYI" به طور بی‌نظیری فناوری تولید نفیس را با مدیریت حرفه‌ای ترکیب می‌کند و هر محصول تحت کنترل کیفیت دقیق - از تولید، بازرسی تا تحویل نهایی - قرار می‌گیرد و ترکیب کاملی از ظاهر و عملکرد را تضمین می‌کند.
تست عملکرد دقیق

در ZHEYI، هر محصول با دقت ساخته می‌شود، نه تنها بر طراحی زیبایی‌شناسی نفیس تمرکز دارد، بلکه همیشه به کیفیت ذاتی عالی نیز متعهد است. آزمایش دقیق عملکرد تضمین می‌کند که محصول حتی در شرایط سخت نیز می‌تواند پایداری و دوام خود را حفظ کند.:

● آزمایش چگالی: چگالی مواد را برای اطمینان از یکنواختی و پایداری سازه‌ها اندازه‌گیری می‌کند.
● آزمون دمای نرم شدن ویکات: درجه نرم شدن مواد را در شرایط دمای بالا ارزیابی می‌کند تا از توانایی محصول در مقاومت در برابر تغییر شکل در محیط‌های مختلف اطمینان حاصل شود.
● آزمایش فر: مقاومت حرارتی بلندمدت را شبیه‌سازی می‌کند و توانایی محصول را در تحمل دماهای بالا برای مدت طولانی تأیید می‌کند.
● تست هیدرواستاتیک: ارزیابی استحکام لوله‌ها در شرایط فشار بالا برای اطمینان از ایمنی و قابلیت اطمینان محصول.
● آزمایش ضربه با چکش سقوطی: مقاومت محصول در برابر ضربه را در حین حمل و نقل، نصب و استفاده روزانه آزمایش کنید.

دریچه پروانه پنوماتیک دانش صنعت

راهنمای انتخاب برای دریچه های پروانه پنوماتیک در اتوماسیون صنعتی: چگونه با فشار ، دما و رسانه مطابقت داشته باشیم؟

در سیستم های اتوماسیون صنعتی ، دریچه های پروانه پنوماتیک به دلیل پاسخ سریع ، ساختار جمع و جور و کنترل آسان در صنایع مختلف مورد استفاده قرار می گیرند. با این حال ، صنایع مختلف نیازهای متفاوتی برای فشار دریچه ، دما و سازگاری رسانه دارند. انتخاب نادرست ممکن است منجر به خرابی دریچه ، نشت یا زندگی کوتاه شود. موارد زیر نقاط انتخاب کلیدی برای صنایع مختلف است:

1. تطبیق سطح فشار
شیرهای پروانه پنوماتیک باید با توجه به فشار کار سیستم ، فشارهای طراحی مناسب (مانند PN10 ، PN16 ، ANSI 150 و غیره) را انتخاب کنند:
نیمه هادی فتوولتائیک ، الکترونیکی: معمولاً فشار کم (PN6 ~ PN10) ، که برای آب اولتراپور یا تحویل گاز استفاده می شود.
متالورژی ، انرژی هسته ای: فشار متوسط و زیاد (PN16 ~ PN40) ، نیاز به مقاومت در برابر فشار ضربه ، به ویژه دمای بالا و بخار فشار بالا یا مایعات خورنده دارد.
فاضلاب صنعتی ، آب آشامیدنی: فشار عادی به فشار متوسط (PN10 ~ PN16) ، باید اثر چکش آب در نظر گرفته شود.

2. سازگاری دما
مواد بدنه دریچه (مانند چدن ، استیل ضد زنگ ، پوشش فلورین) و مواد آب بندی (EPDM ، PTFE ، NBR) برای مطابقت با دمای متوسط نیاز دارند:
دارو ، نیمه هادی: دمای پایین یا دمای طبیعی (-20 درجه سانتیگراد 120 درجه سانتیگراد) ، مواد درجه استریل (مانند مهر و موم PTFE استیل 316L) مورد نیاز است.
متالورژی ، انرژی هسته ای: دمای بالا (200 درجه سانتیگراد 500 درجه سانتیگراد) ، مهر و موم سخت فلزی یا بدنه شیر آلیاژ خاص مورد نیاز است.
فتوولتائیک: ممکن است اختلاف دما شدید باشد و مواد مقاوم در برابر آب و هوا مورد نیاز است.

3 سازگاری متوسط
خوردگی و محتوای ذرات محیط ، ماده دریچه و محلول آب بندی را تعیین می کند:
آب آشامیدنی ، تصفیه آب صنعتی: نیازی به آلودگی ندارد و مواد آب بندی دارای مجوز EPDM یا FDA انتخاب می شوند.
فاضلاب صنعتی: حاوی ذرات اسید ، قلیایی یا جامد ، نیاز به روکش فلورین (PTFE) یا مهر و موم لاستیکی مقاوم در برابر سایش دارد.
نیمه هادی الکترونیکی: آب فوق العاده یا گاز با خلوص بالا ، دیواره داخلی دریچه برای جلوگیری از بارش ذرات باید به صورت الکترولیتی جلا داده شود.
انرژی هسته ای: رسانه های رادیواکتیو به دریچه های آب بندی تمام فلز با گواهینامه ویژه (مانند درجه ASME N) نیاز دارند.

نمونه های کاربرد صنعت
Photovoltaic: حمل و نقل کم فشار و دمای اتاق با فشار کم ، با تأکید بر نشت صفر و عمر طولانی.
متالورژی: درجه حرارت بالا و محیط گرد و غبار بالا ، دریچه ها باید مقاوم در برابر سایش و ضد تحمل باشند.
پزشکی: نیازهای استریل بالا ، شیرها باید به راحتی تمیز شوند (CIP/SIP سازگار).
انرژی هسته ای: در شرایط کار شدید ، دریچه ها باید استانداردهای حفاظت از لرزه ای و پرتودرمانی را رعایت کنند. $ $ $
