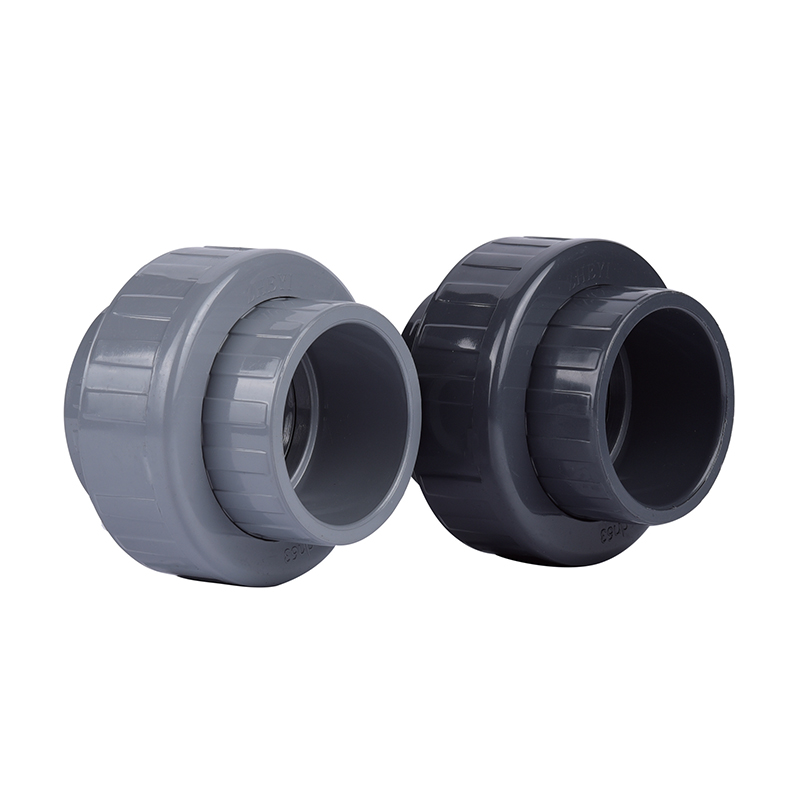

SCH8O/DIN UPVC/CPVC Ⅰ اتحادیه

اتحادیه UPVC/CPVCⅠ دارای طراحی منحصر به فردی است که امکان نصب سریع و آسان را بدون ابزار یا تخصص پیچیده فراهم می کند. ساختار آب بندی متمایز آن نشت صفر را در حین انتقال سیال تضمین می کند و ایمنی و پایداری سیستم را افزایش می دهد.

با ساخت و ساز سبک و هزینه های نگهداری کم، انتخابی برای سیستم های لوله کشی صنعتی، ساختمانی و مسکونی است. ما متعهد به ارائه اتحادیه های UPVC/CPVCⅠ با کیفیت بالا هستیم تا نیازهای متنوع مشتریان را برآورده کنیم.

تماس با ما

قبلی：SCH8O/DIN UPVC/CPVC Ⅱ Union
بعدی：آداپتور زن SCH8O/DIN UPVC/CPVC

پارامتر کاربرد استانداردهای فنی

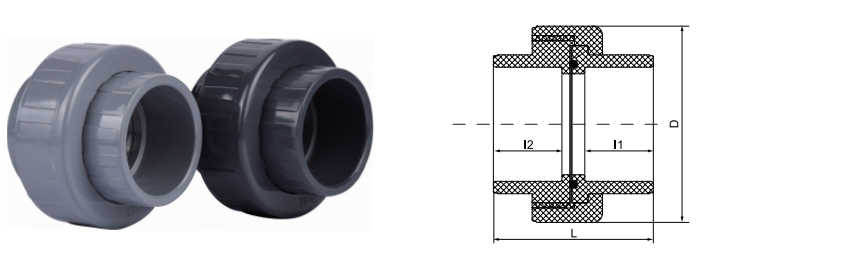

dn	DN	D	L	I1	I2
20	15	44.6	52	20	20
25	20	52.2	58	22	22
32	25	63.8	59	22	22
40	32	74	64	26	26
50	40	88	75	32	33
63	50	108	88	38	37
75	65	127	105	44	43
90	80	144	121	51	51
110	100	168	146	61	61

SCH80 · DIN · سه تیکه

UPVC / CPVC I Union

SCH80/DIN UPVC/CPVC I Union یک اتصال لوله سه تکه تخصصی است که برای تسهیل اتصال و قطع سریع بخش‌های لوله‌کشی بدون نیاز به تغییر دائمی در سیستم طراحی شده است. این اتحادیه ها که مطابق با استانداردهای ASTM SCH80 و DIN ساخته شده اند، یک رابط همه کاره برای جابجایی مایعات با فشار بالا ارائه می دهند. نوع UPVC (پلی وینیل کلرید غیر پلاستیکی) برای مقاومت شیمیایی عمومی و سیستم های آب دمای محیط مهندسی شده است، در حالی که نسخه CPVC (پلی وینیل کلرید کلردار) قابلیت های سرویس را به محیط های خورنده با دمای بالا گسترش می دهد. مهر و موم داخلی O-ring یک انتقال ضد نشتی را تضمین می کند و آن را به یک جزء حیاتی برای سیستم هایی تبدیل می کند که به تعمیر و نگهداری مکرر یا پیکربندی مجدد مدولار در بخش های صنعتی سنگین نیاز دارند.

SCH80 / DIN

UPVC / CPVC

EPDM / FKM

PN10 - PN16

⦿

سازگاری با استاندارد دوگانه

در هر دو مشخصات ابعادی SCH80 (ANSI) و DIN موجود است که از یکپارچگی یکپارچه در پروژه های لوله کشی بین المللی و زیرساخت های موجود اطمینان حاصل می کند.

⦿

بی اثری شیمیایی

ساختار پلیمری در برابر اکسیداسیون، پوسته پوسته شدن و خوردگی الکتروشیمیایی مقاومت می کند و یکپارچگی ساختاری را هنگام حمل اسیدها، بازها و نمک های تهاجمی حفظ می کند.

⦿

محدوده مقاومت حرارتی

واحدهای UPVC از عملیات تا 60 درجه سانتیگراد پشتیبانی می کنند، در حالی که انواع CPVC سیالات با دمای بالا تا 95 درجه سانتیگراد را در خود جای می دهند و برای پردازش انرژی هسته ای و باتری لیتیومی پایداری می کنند.

⦿

رتبه بندی فشار بالا

ضخامت دیواره SCH80 در مقایسه با اتصالات استاندارد SCH40، استحکام مکانیکی و قابلیت های مهار فشار را افزایش می دهد.

مجموعه پارامترهای فنی

پارامتر فنی جزئیات مشخصات

ترکیب مواد UPVC (پلی وینیل کلرید) / CPVC (پلی وینیل کلرید کلر)

مطابقت با استانداردها ASTM D2467 (SCH80)، DIN 8061/8062

مواد آب بندی حلقه های O EPDM / FKM (Viton) برای سازگاری شیمیایی

انواع اتصال سوکت (جوش حلال) یا رزوه (NPT/BSPT)

فشار کاری PN10 / PN16 (بسته به دما و قطر)

سناریوهای کاربردی اولیه

⚙

نیمه هادی و الکترونیک

انتقال آب فوق خالص (UPW) و مواد شیمیایی درجه الکترونیکی در محیط های اتاق تمیز برای جلوگیری از آلودگی یونی.

⚙

انرژی و پردازش شیمیایی

مدیریت الکترولیت ها در تولید باتری های لیتیومی، تولید سلول های فتوولتائیک خورشیدی، و حمل و نقل اسید-باز در تاسیسات متالورژی.

⚙

تصفیه آب

ادغام در تصفیه خانه های فاضلاب صنعتی، سیستم های نمک زدایی و شبکه های توزیع آب آشامیدنی.

⚙

مواد غذایی و دارویی

انتقال مایعات در محیط های بهداشتی که به مواد لوله کشی غیر سمی و غیر شسته شونده نیاز دارند که با استانداردهای FDA و NSF مطابقت دارند.

دستورالعمل های نصب

کاربرد سیمان حلال: قبل از استفاده از پرایمر مناسب و سیمان حلال، از تمیز و خشک بودن سوکت و انتهای لوله اطمینان حاصل کنید. قبل از فعال سازی سیستم، بر اساس نمودارهای درجه بندی فشار سازنده، زمان پخت کافی را در نظر بگیرید.
بازرسی مهر و موم: قبل از مونتاژ، بررسی کنید که O-ring به درستی در جای خود قرار گرفته است و هیچ زباله ای ندارد. در صورت لزوم با یک روان کننده مبتنی بر سیلیکون روغن کاری کنید. از روغن های مبتنی بر نفت که می توانند مهر و موم های EPDM را تخریب کنند خودداری کنید.
انبساط حرارتی: در تاسیسات CPVC با دمای بالا، ضریب انبساط خطی را در نظر بگیرید. اتحادیه ها باید طوری قرار گیرند که از استرس بیش از حد ناشی از حرکت حرارتی جلوگیری شود.
شرایط نگهداری: اتصالات را در مکانی سایه دار و دور از قرار گرفتن در معرض مستقیم UV نگهداری کنید تا از شکنندگی طولانی مدت مواد جلوگیری کنید. واحدها را در بسته بندی اصلی خود نگهداری کنید تا از رزوه ها و سطوح آب بندی در برابر آسیب های مکانیکی محافظت شود.

نکات مهم نگهداری

پس از هر گونه جداسازی، همیشه مهر و موم O-ring را تعویض کنید. استفاده مجدد از سیل های فشرده منجر به عملکرد نشتی غیرقابل پیش بینی می شود.
رزوه های مهره اتصال را به طور دوره ای برای علائم تغییر شکل یا سفید شدن تنش، به ویژه در سیستم هایی با چرخه دمایی مکرر بررسی کنید.
از ابزارهای فلزی برای سفت کردن مهره اتصال بیش از یک چهارم دور دست و یک چهارم دور استفاده نکنید. گشتاور بیش از حد باعث ایجاد ترک استرس در مهره های ترموپلاستیک می شود.
برای اتحادیه های CPVC در سرویس گرم مداوم بالای 80 درجه سانتیگراد، یک پروتکل بازرسی نیمه سالانه برای تغییر رنگ مواد یا فرسودگی سطح اجرا کنید.

این اتصالات I Union در بخش های شیمیایی، متالورژی، فتوولتائیک، هسته ای، لیتیوم، نیمه هادی الکترونیکی، مواد غذایی، دارویی، خودروسازی و تصفیه آب صنعتی برای مایعات اسیدی قلیایی، آب فوق خالص، آب آشامیدنی، آب گرید الکترونیکی و لوله های فاضلاب صنعتی مستقر هستند.
