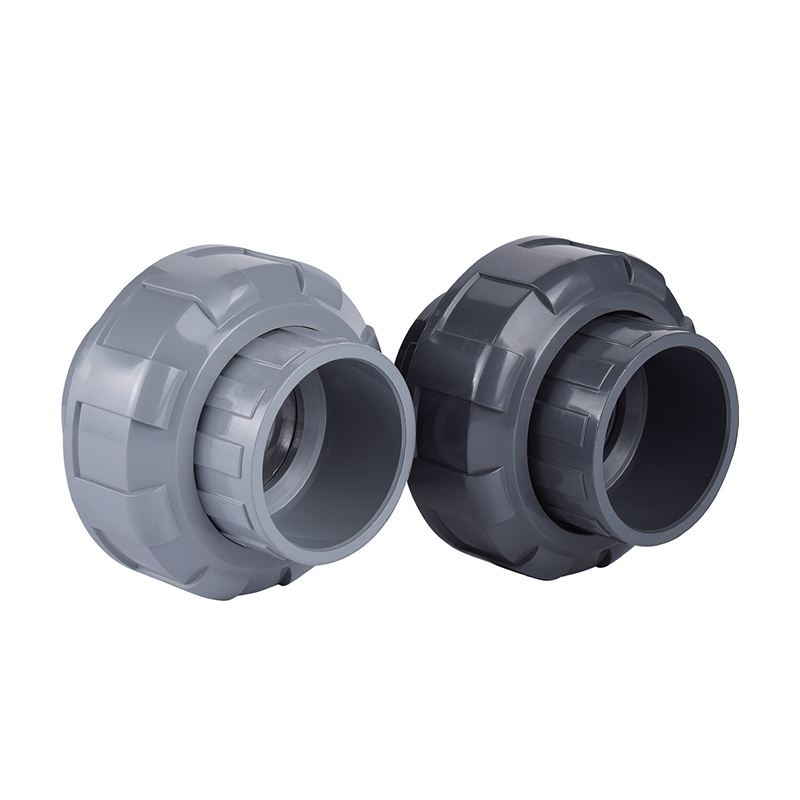

SCH8O/DIN UPVC/CPVC Ⅱ Union

اتحادیه UPVC/CPVCⅡ دارای خواص ضد پیری است و عملکرد فیزیکی و شیمیایی را حتی در محیط‌های سخت حفظ می‌کند. طراحی آن امکان نصب سریع و آسان بدون ابزار پیچیده را فراهم می کند و در زمان و هزینه صرفه جویی می کند.

این اتحادیه عملکرد آب بندی استثنایی را ارائه می دهد، به طور موثر از نشتی جلوگیری می کند و ثبات و ایمنی سیستم را تضمین می کند.

تماس با ما

قبلی：اتصال زینی SCH8O/DIN UPVC/CPVC
بعدی：SCH8O/DIN UPVC/CPVC Ⅰ اتحادیه

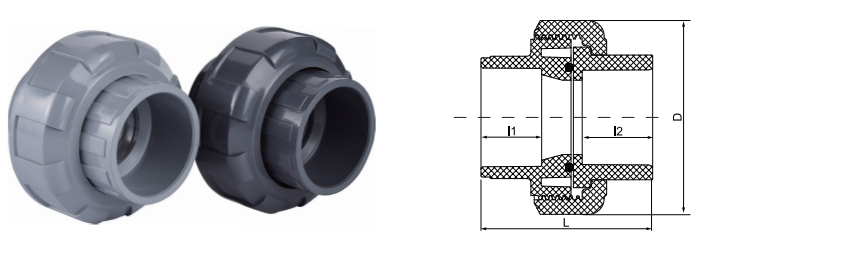

پارامتر کاربرد استانداردهای فنی

dn	DN	D	L	I1	I2
20	15	56	54	22	22
25	20	63	65	22	22
32	25	75	71	24	24
40	32	85	80	28	28
50	40	99	89	31	31
63	50	118	98	38	38

SCH80 / DIN · اتحادیه سه تکه

UPVC / CPVC نوع II اتحادیه

سوکت یا رزوه ای · آب بندی EPDM/FKM · استاندارد دوگانه

SCH80/DIN UPVC/CPVC II Union یک جزء حیاتی است که برای اتصال ایمن و نگهداری آسان سیستم های لوله کشی ترموپلاستیک صنعتی طراحی شده است. این اتحادیه که برای مطابقت با استانداردهای متریک ASTM Schedule 80 و DIN مهندسی شده است، دارای ساختار سه تکه ای است که امکان جدا کردن بخش های لوله را بدون برش خط فراهم می کند. نوع UPVC (پلی وینیل کلرید غیر پلاستیکی) مقاومت شیمیایی را برای تصفیه آب عمومی و انتقال سیال خورنده ایجاد می کند، در حالی که نسخه CPVC (پلی وینیل کلرید کلردار) به طور خاص برای کاربردهای دمای بالاتر و پردازش شیمیایی تهاجمی استفاده می شود. رزوه‌های ماشینکاری شده دقیق و حلقه‌های EPDM یا FKM درجه بالا، مهر و موم ضد نشتی را در شرایط فشار نامی تضمین می‌کنند و آن را به یک انتخاب استاندارد برای جابجایی سیالات با خلوص بالا و صنعتی تبدیل می‌کنند.

سازگاری استاندارد دوگانه

موجود در مشخصات SCH80 (ASTM) و DIN برای ادغام یکپارچه در پیکربندی های مختلف لوله کشی بین المللی.

تطبیق پذیری مواد

گزینه های UPVC برای سیالات خورنده دمای محیط و CPVC برای مقاومت شیمیایی در دمای بالا تا 93 درجه سانتیگراد (200 درجه فارنهایت).

قابلیت نگهداری سیستم

طراحی اتحادیه، تعویض سریع شیر یا تجهیزات را تسهیل می کند و زمان خرابی را در محیط های پردازش مداوم کاهش می دهد.

اینرسی شیمیایی

مواد ترموپلاستیک غیر خورنده از شسته شدن یون جلوگیری می کند و خلوص محیط را در کاربردهای حساس الکترونیکی یا دارویی حفظ می کند.

مشخصات فنی

گزینه های مواد

UPVC (خاکستری)، CPVC (خاکستری روشن/بژ)

رتبه بندی فشار

PN16 یا SCH80 (بر اساس اندازه و دما متفاوت است)

نوع اتصال

سوکت (سیمان حلال) یا رزوه ای (NPT/PT)

مواد آب بندی

اورینگ های EPDM یا FKM (Viton).

انطباق استاندارد

ASTM D2467، ASTM F439، DIN 8063

▣

نیمه هادی و الکترونیک

حمل و نقل آب فوق خالص (UPW) و مواد شیمیایی درجه الکترونیکی که در آن آلودگی فلزی باید حذف شود.

▣

شیمی و متالورژی

انتقال اسیدها، بازها و نمک ها در خطوط آبکاری، فرآیندهای ترشی و سیستم های دوز شیمیایی.

▣

انرژی های تجدید پذیر

لوله کشی برای تولید سلول فتوولتائیک (PV) و پردازش الکترولیت باتری لیتیوم یون.

▣

تصفیه آب صنعتی

مدیریت فاضلاب صنعتی، نمک زدایی آب دریا و توزیع آب آشامیدنی.

▣

مواد غذایی و دارویی

حمل و نقل بهداشتی آب دیونیزه و محلول های تمیز کردن در محل (CIP).

دستورالعمل های نصب

جوشکاری با حلال: مطمئن شوید که انتهای لوله مربعی شکل بوده و سوراخ شده است. برای اطمینان از پیوند مولکولی از پرایمر مناسب و سیمان حلال مخصوص ماده (UPVC در مقابل CPVC) استفاده کنید.
بازرسی O-Ring: قبل از مونتاژ، بررسی کنید که O-ring به درستی در شیار خود قرار گرفته و عاری از هرگونه زباله باشد تا از نشتی بای پس جلوگیری شود.
سفت کردن دست: اتحادیه ها معمولاً باید با دست بسته شوند. از گشتاور بیش از حد با آچار خودداری کنید، زیرا نیروی بیش از حد می تواند باعث ترک خوردن تنش در اجزای مهره ترموپلاستیک شود.
شرایط نگهداری: برای جلوگیری از تخریب طولانی مدت ساختار پلیمری، در محیط خشک و خنک و دور از قرار گرفتن در معرض مستقیم UV نگهداری شود.
انبساط حرارتی: هنگامی که در خطوط CPVC با دمای بالا استفاده می‌شود، مطمئن شوید که سیستم لوله‌کشی دارای حلقه‌های انبساط کافی برای جلوگیری از فشار مکانیکی روی اتصالات است.

تعمیر و نگهداری و بازرسی

به طور دوره ای مهره اتصال را برای علائم خزش یا ترک، به ویژه در کاربردهای حرارتی با چرخه بالا بررسی کنید.
در هنگام جدا کردن قطعات، حلقه های O را تعویض کنید. استفاده مجدد از مهرهای فشرده یا قدیمی، یکپارچگی نشت را به خطر می اندازد.
برای اتحادیه های CPVC در سرویس های شیمیایی داغ، سالانه برای تغییر رنگ یا نرم شدن سطح به عنوان شاخص های حمله شیمیایی بررسی کنید.
از روان کننده های نفتی بر روی رزوه ها یا حلقه های O استفاده نکنید. فقط از روان کننده های مبتنی بر سیلیکون یا PTFE که برای ترموپلاستیک ها تایید شده اند استفاده کنید.
هنگام اتصال مجدد پس از تعمیر و نگهداری، مطمئن شوید که رزوه ها تمیز و سالم هستند. رزوه متقاطع منجر به خرابی فوری آب بندی می شود.

این اتحادیه ها به طور گسترده در صنایع شیمیایی، متالورژی، فتوولتائیک، هسته ای، لیتیوم، نیمه هادی های الکترونیکی، مواد غذایی، دارویی، خودروسازی و تصفیه آب صنعتی برای جابجایی مایعات اسیدی قلیایی، آب فوق خالص، آب آشامیدنی، آب گرید الکترونیکی و خطوط لوله فاضلاب صنعتی مستقر هستند.
