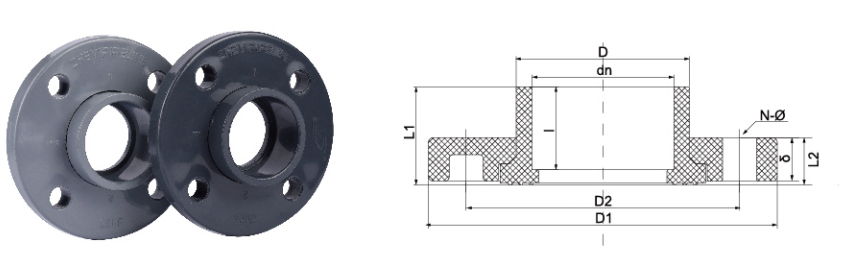

فلنج حلقه SCH8O/DIN UPVC/CPVC

اندازه/نام.

dn20

dn25

dn32

dn40

dn50

dn63

dn75

dn90

dn110

dn140

dn160

dn225

dn280

dn315

(دی ان ۱۵)

(دیN20)

(دیN25)

(دی ان۳۲)

(دی ان ۴۰)

(دی ان۵۰)

(دیN65)

(DN80)

(DN100)

(DN125)

(DN150)

(DN200)

(DN250)

(DN300)

(1/2")

(3/4")

(1")

(1-1/4")

(1-1/2")

(2")

(2-1/2")

(3")

(4")

(5")

(6")

(8")

(10")

(12")

دین

d1

20.3

25.3

32.3

40.3

50.3

63.3

75.3

90.3

110.4

140.5

160.5

226.25

281.45

316.85

d2

20.1

25.1

32.1

40.1

50.1

63.1

75.1

90.1

110.1

140.2

160.2

225.05

280.05

315.05

D

27

32

41

50

62

77

92

107

127

160

182

255

309

344

D1

95

105

115

140

150

165

185

200

220

250

285

340

395

445

D2

65

75

85

100

110

125

145

160

180

210

240

295

350

400

L1

25

28

32

34

39

45

52

60

69

86

96

132

164

184

L2

14

15

19

19

20

23

25

29

29

31

31

40

47

47

¡

12.5

14

16

16.5

18

20

23

26

28

30

30

35

41

43

آی

18

23

25

28

31

38

44

51

61

76

86

119

146

165

N-wait

4-↔ 14

4-↔ 14

4-↔ 14

4-↔ 18

4-↔ 18

4-↔ 18

4-↔ 18

8-↔ 18

8-↔ 18

8-↔ 18

8-↔ 22

8-↔ 22

12-↔22

12-↔22

ANSآی

d1

21.51

26.87

33.62

42.6

48.54

60.65

73.39

89.31

114.8

141.81

168.81

219.8

273.81

324.61

d2

21.25

26.6

33.3

42.06

48.18

60.27

72.9

88.8

114.2

141.11

168

218.8

272.67

323.47

D

29

35

44

54

60.2

74

89.4

1057

127

160

190.8

246

306

360

D1

89

98

108

117

128

155

178

192

229

254

284

343

406

481

D2

61

70

79

89

98

121

140

152

191

216

241

298

362

432

L1

23

31

33

37

40

44

52

62

71

84

90

117

137

165

L2

11

16

17

17

20

21

27

28.5

31

34.5

36.5

40

46

46

¡

14

15

16

16

18.5

19.5

23.5

24.6

27

31

33

33

42

42

آی

22.2

25.5

31

35

37

40.5

46

50.5

60

70

79

104

128

153

N-wait

4-↔ 16

4-↔ 16

4-↔ 16

4-↔ 16

4-↔ 16

4-↔ 19

4-↔ 19

4-↔ 19

4-↔ 19

8-↔ 22

8-↔ 22

8-↔ 22

12-↔24

12-↔24

JIS

d1

22.4

26.45

32.56

38.63

48.73

56.82

58.63

89.66

114.27

140.22

165.16

216.68

267.21

318.66

d2

21.75

25.7

31.71

37.67

47.76

55.77

57.67

88.63

113.2

139.01

163.9

214.6

264.88

315.88

D

95

100

125

135

140

155

175

185

210

250

280

330

400

445

D1

70

75

90

100

105

120

140

150

175

210

240

290

355

400

D2

31

35

42.5

48.5

61

73

90

105

132

158

186

238

289

341

L1

35

40

46

50.5

61.5

71

70

73

93

114

142

161

167

167

L2

14

15

15

16

16

20

22

22

22

24

26

28

30

30

¡

14

15

15

16

16

20

22

22

22

24

26

28

30

30

آی

30

35

40

44

55

63

61

64

84

104

132

145

155

155

N-wait

4-↔ 15

4-↔ 15

4-↔ 19

4-↔ 19

4-↔ 19

4-↔ 19

4-↔ 19

8-↔ 19

8-↔ 19

8-↔ 23

8-↔ 23

12-↔23

12-↔25

16-ʻ25
