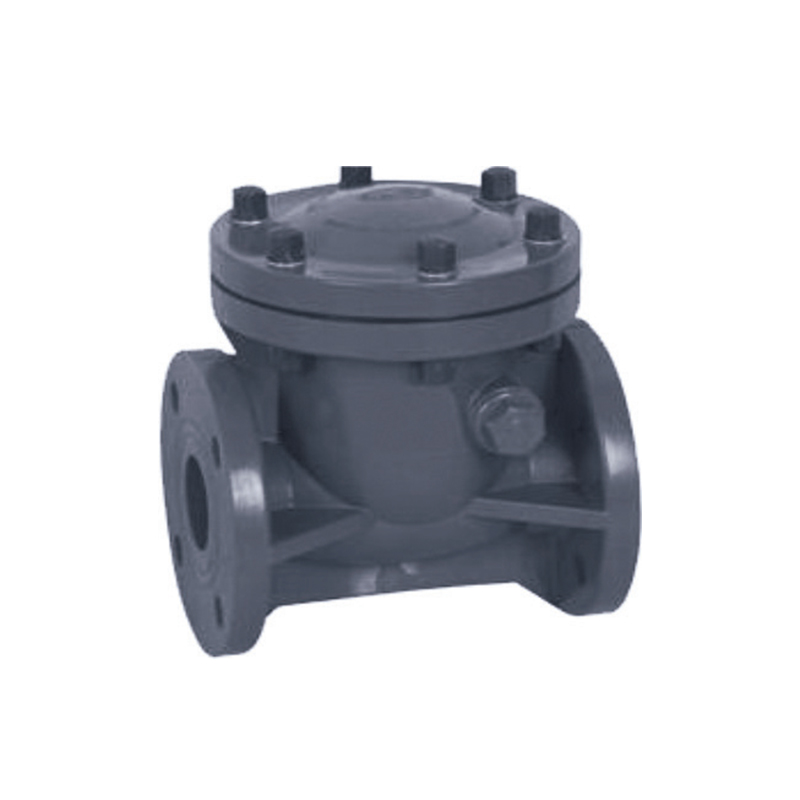

SCH8O/DIN UPVC/CPVC سوپاپ چک

شیر برگشتی نوسان UPVC/CPVC یک دستگاه کنترل سیال با راندمان بالا است که به طور گسترده در تصفیه آب، پردازش شیمیایی و آبیاری کشاورزی استفاده می شود. طراحی آن سیال را قادر می سازد تا آزادانه در یک جهت جریان داشته باشد در حالی که به طور خودکار در جریان معکوس بسته می شود، به طور موثر از جریان برگشت متوسط جلوگیری می کند و ایمنی سیستم خط لوله را تضمین می کند.

شیر برگشتی نوسان UPVC/CPVC دارای ساختار فشرده، طراحی سبک وزن و نصب و نگهداری آسان است. بدنه شیر با استحکام بالا، پایداری و دوام را در محیط‌های پرفشار تضمین می‌کند.

تماس با ما

قبلی：میکسر استاتیک نوع SCH8O/DIN UPVC/CPVC SK
بعدی：شیر پایین توپی SCH8O/DIN UPVC/CPVC

پارامتر کاربرد استانداردهای فنی

SIZE/NOM.		dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300 )
		(3/4 اینچ)	(1")	(1-1/4 اینچ)	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	DIN	105	115	145	145	160	180	197	215	250	280	340	390	440
	ANSI	98	108	117	128	155	178	192	229	254	284	343	406	481
	JIS	75	90	100	105	120	140	150	175	210	240	290	355	400
D2	DIN	75	85	100	110	125	145	160	180	210	240	295	350	400
	ANSI	70	79	89	98	121	140	152	191	216	241	298	362	432
	JIS	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
N-Φ	DIN	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ23	8-Φ23	2-Φ23	2-Φ23
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	2-Φ24	2-Φ24
	JIS	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	2-Φ23	2-Φ25	6-Φ25
L		140	160	170	170	200	245	265	300	350	400	500	575	575
δ		15	15	16	16	20	22	22	22	24	26	28	30	30
فشار کاری (MPA)		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6

SCH80 / DIN · کمک فنری

سوپاپ چک سوئینگ UPVC / CPVC

بدون برگشت · دیسک چرخشی · افقی یا عمودی

SCH80/DIN UPVC/CPVC Swing Check Valve یک دستگاه کنترل جریان بدون بازگشت است که برای سیستم های سیال خورنده و با خلوص بالا مهندسی شده است. این شیر که مطابق با استانداردهای ASTM SCH80 و DIN ساخته شده است، از یک دیسک به کمک فنر استفاده می کند که روی یک پین لولا می چرخد تا جریان رو به جلو را امکان پذیر کند و در صورت معکوس شدن جریان به طور خودکار بسته می شود. طراحی دیسک نوسان افت فشار کم را فراهم می کند و برای کاربردهایی با سرعت های جریان متغیر مناسب است. بدنه شیر در UPVC برای خدمات شیمیایی عمومی و CPVC برای کاربردهای دمای بالا تا 93 درجه سانتیگراد موجود است. مهر و موم ارتجاعی، موجود در EPDM، FKM، یا PTFE، در صورت وقوع جریان معکوس، قطع شدن نشتی محکم را تضمین می کند.

DN15–DN200

پیشنهاد اندازه

PN10–PN16

کلاس فشار

-20 درجه سانتی گراد تا 93 درجه سانتی گراد

دمای CPVC

دیسک چرخشی

مکانیسم را بررسی کنید

دیسک به کمک فنر

پاسخ سریع بسته شدن از جریان معکوس جلوگیری می کند. نیروی فنر برای نشستن مثبت حتی در سرعت های رو به جلو کم کالیبره شده است.

مقاومت شیمیایی و حرارتی

UPVC و CPVC در برابر اسیدها، بازها و نمک ها مقاوم هستند. CPVC خدمات را تا 93 درجه سانتیگراد افزایش می دهد. دیسک و مواد مهر و موم قابل انتخاب برای شیمی خاص.

افت فشار کم

مسیر دیسک چرخان ساده، محدودیت جریان را به حداقل می رساند، مصرف انرژی را کاهش می دهد و کارایی خط را حفظ می کند.

نصب افقی یا عمودی

جهت گیری انعطاف پذیر برای سیستم های لوله کشی جدید یا مقاوم سازی شده. نصب عمودی نیاز به جهت جریان رو به بالا دارد.

ساخت و ساز

بدن UPVC · CPVC

دیسک UPVC جامد · PTFE · SS304/316

مهر و موم EPDM · FKM · PTFE

بهار SS304 · SS316 (پوشش داده شده)

اتصال

سوکت سیمان حلال · DIN/ANSI

نخ دار NPT · BSPT

فلنج دار DIN PN10/PN16 · ANSI 150

استانداردها ASTM D2467 · DIN 8061/8062 · ISO 16137

انتخاب مهر

EPDM آب، اسیدهای ملایم · تا 80 درجه سانتیگراد

FKM روغن ها، هیدروکربن ها · تا 90 درجه سانتی گراد

PTFE مواد شیمیایی تهاجمی · تا 93 درجه سانتیگراد

بررسی سازگاری با شیمی فرآیند و دما.

منظره برنامه

شیمی و متالورژی

انتقال اسید · دوز سوزاننده · خطوط ترشی

الکترونیک و نیمه هادی

آب فوق خالص · دوغاب CMP · تحویل شیمیایی

انرژی و فتوولتائیک

الکترولیت باتری · اچینگ خورشیدی · آب خنک کننده

تصفیه آب

فاضلاب · نفوذ RO · نمک زدایی

دارویی و غذایی

آب DI · برگشت CIP · خطوط بهداشتی

خودرو و عمومی

شستشوی قطعات · گردش رنگ · حلقه های خنک کننده

دستورالعمل های نصب

جهت: فلش جریان باید با جهت جریان رو به جلو هماهنگ باشد. خطوط افقی از بسته شدن به کمک جاذبه استفاده می کنند. خطوط عمودی نیاز به جریان رو به بالا دارند.
لوله مستقیم: حداقل 5 قطر بالادست و 3 قطر پایین دست برای پروفیل جریان پایدار.
جوش حلال: از پرایمر و سیمان مخصوص UPVC یا CPVC استفاده کنید. زمان درمان کامل را در نظر بگیرید.
نخ دار joints: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns.
بازرسی: به طور دوره ای مهر و موم و دیسک را برای سایش یا حمله شیمیایی بازرسی کنید.

محدودیت های بحرانی

دما: حداکثر 60 درجه سانتیگراد UPVC · حداکثر 93 درجه سانتیگراد CPVC · از درجه آب بندی تجاوز نکنید.
برای سرویس بخار رتبه بندی نشده است. از چرخه حرارتی سریع و افزایش فشار اجتناب کنید.
برای رسانه های گازی در نظر گرفته نشده است - فقط برای سرویس مایع طراحی شده است.
بهار corrosion: Verify spring alloy compatibility with process chemistry.
مواد ساینده: محتوای جامد زیاد ممکن است به دیسک و سطوح آب بند آسیب برساند.
محافظت در برابر اشعه ماوراء بنفش: دور از نور مستقیم خورشید نگهداری و نصب کنید یا پوشش UV را اعمال کنید.

سوالات متداول

شیر چک سوپاپ چه تفاوتی با شیر چک توپی دارد؟

یک سوپاپ برگشتی نوسانی از یک دیسک لولایی استفاده می‌کند که با جریان رو به جلو باز می‌شود و وقتی جریان معکوس می‌شود، توسط نیروی جاذبه یا فنر بسته می‌شود. افت فشار کمتری را ارائه می دهد و برای لوله های بزرگتر مناسب است. دریچه چک توپ از یک توپ فنری استفاده می کند که در برابر آب بند قرار می گیرد و پاسخ سریع تر بسته شدن و آب بندی بهتر در سرعت های جریان کم را ارائه می دهد.

آیا می توان این شیر را در یک خط عمودی نصب کرد؟

بله، شیر چک سوئینگ را می توان در لوله کشی عمودی با جهت جریان رو به بالا نصب کرد. دیسک به کمک فنر حتی در نصب عمودی بسته شدن مثبت را تضمین می کند. نصب افقی نیز پشتیبانی می شود و رایج ترین پیکربندی است.

چه چیزی باعث ایجاد چرت و پرت می شود و چگونه می توان آن را حل کرد؟

گپ زدن معمولاً زمانی اتفاق می‌افتد که سرعت جریان خیلی کم است و باعث نوسان دیسک می‌شود. این را می توان با افزایش سرعت جریان، نصب فنر سبک تر یا انتخاب شیری با فشار ترک خوردگی کمتر حل کرد. جریان ضربانی ناشی از پمپ های رفت و برگشتی نیز می تواند باعث ایجاد پچ پچ شود.

چگونه نیروی فنر مناسب را برای سیستم خود انتخاب کنم؟

انتخاب نیروی فنر به سرعت جریان سیستم و فشار برگشتی بستگی دارد. فنرهای استاندارد برای اکثر کاربردها مناسب است. برای سیستم های کم جریان، ممکن است به فنر سبک تری نیاز باشد تا دیسک به طور کامل باز شود. برای سیستم های با فشار بالا، فنر قوی تر بسته شدن مثبت را تضمین می کند. برای سایزبندی خاص به نمودار انتخاب فنر سازنده مراجعه کنید.

این سوپاپ های نوسانی در صنایع شیمیایی، متالورژیکی، فتوولتائیک، هسته ای، لیتیوم، نیمه هادی های الکترونیکی، مواد غذایی، دارویی، خودروسازی و تصفیه آب صنعتی برای جابجایی مایعات اسیدی قلیایی، آب فوق خالص، آب آشامیدنی، آب گرید الکترونیکی و لوله های فاضلاب صنعتی مستقر می شوند.
