شیر دیافراگم UPVC/CPVC

دریچه دیافراگم فلنج UPVC/CPVC یک دستگاه کنترل سیال است که برای دستیابی به مایعات خورنده و گازها طراحی شده است. برای صنایع مختلف از جمله فرآوری شیمیایی ، تصفیه فاضلاب و فرآوری مواد غذایی مناسب است.

ساختار منحصر به فرد دریچه دیافراگم فلنج عملکرد آب بندی را در حین باز و بسته شدن فراهم می کند ، به طور موثری از نشت جلوگیری می کند. این طرح حمل و نقل ایمن مایعات را تضمین می کند و عمر سرویس شیر را گسترش می دهد. این دریچه به راحتی کار می کند و به کاربران این امکان را می دهد تا از طریق روشهای دستی یا پنوماتیک ، جریان را با زحمت کنترل کنند تا خواسته های شرایط مختلف عملیاتی را برآورده کنند.

دریچه های دیافراگم فلنج UPVC/CPVC ما همچنین دارای مقاومت سایش و مقاومت در برابر پیری است. آنها به طور گسترده در زمینه هایی مانند پردازش شیمیایی ، تصفیه فاضلاب و آبیاری کشاورزی استفاده می شوند. $ $ $

تماس با ما

قبلی：دریچه دیافراگم اتحادیه
بعدی：دریچه توپ فلنج یک تکه

پارامتر کاربرد استانداردهای فنی

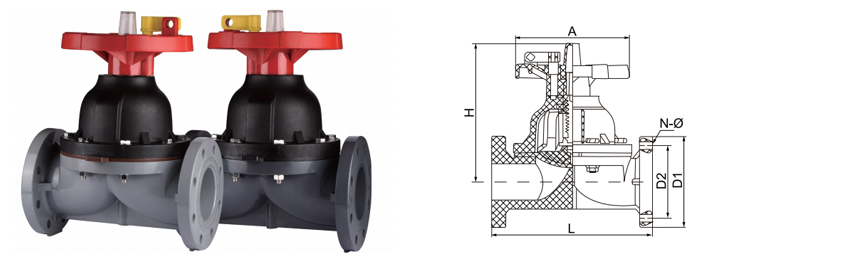

اندازه/نام.		DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")
D1	دره	115	140	150	165	185	200	220	254
	ansi	108	117	128	155	178	192	229	254
	جنجال	90	100	105	120	140	150	175	210
D2	دره	85	100	110	125	145	160	180	210
	ansi	79	89	98	121	140	152	191	216
	جنجال	42.5	48.5	61	73	90	105	132	158
N-φ	دره	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18
	ansi	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22
	جنجال	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23
سعادت		145	160	180	210	250	300	350	400
بوها		87	100	117	137	178	214	265	265
ح $ $ $		115	132	148	175	235	305	350	356

شرکت

شرکت خط لوله Zheyi (Wuhan) ، Ltd.

ZHEYI Group بله چین شیر دیافراگم UPVC/CPVC برای صنایع غذایی/خودرو/الکترونیکی تامین کننده و سفارشی ساخته شده شیر دیافراگم UPVC/CPVC برای صنایع غذایی/خودرو/الکترونیکی کارخانه. ما در سال ۲۰۰۷ تأسیس شدیم و بر تحقیق و توسعه، تولید، فروش و خدمات لوله‌های صنعتی CPVC و UPVC تمرکز داریم. این شرکت موفق به اخذ گواهینامه‌های متعددی از جمله مجوز تولید تجهیزات ویژه، مجوز بهداشت محصولات مرتبط با آب استان ژجیانگ، گواهینامه سیستم مدیریت کیفیت IS09001، گواهینامه سیستم مدیریت محیط زیست IS014001 و گواهینامه سیستم مدیریت بهداشت و ایمنی شغلی IS045001 شده است. این شرکت دارای بیش از ۵۰ حق مالکیت معنوی مستقل و حق واردات و صادرات مستقل است. به منظور ارائه محصولات متنوع و خدمات بهتر، این شرکت فناوری پیشرفته، تجهیزات ابزارآلات و مواد اولیه و سیستم‌های مدیریتی منحصر به فرد را از آلمان و ایالات متحده معرفی کرده است. در طول سال‌ها، محصولات ما به طور گسترده در انتقال مایعات اسیدی و قلیایی، آب فوق خالص، آب آشامیدنی، آب خالص درجه الکترونیکی و فاضلاب صنعتی در صنایع شیمیایی، متالورژی، فتوولتائیک، انرژی هسته‌ای، باتری لیتیومی، نیمه‌هادی الکترونیکی، مواد غذایی، دارو، خودرو، تصفیه آب صنعتی و سایر صنایع مورد استفاده قرار گرفته‌اند. در حال حاضر، گروه ZHEYI بیش از 30 شرکت فروش در سراسر کشور تأسیس کرده است و انواع محصولات به اروپا، آمریکا، آسیای جنوب شرقی و سایر کشورها و مناطق صادر می‌شود و مورد استقبال عمیق مشتریان داخلی و خارجی قرار گرفته است.

گواهی افتخار

خبر

دریچه های UPVC/CPVC مقاوم در برابر شیمیایی و لیتیوم (DIN/A...
Jun 26,2025
در دنیای خواستار استفاده از مایعات صنعتی ، انتخاب دریچه های مناسب برای ایمنی ، کارآیی و طول عمر مهم است. هنگام برخورد با مواد شیمیایی خورنده ، از جمله اسیدهای مختلف ، پایه ها و به ویژه ترکیبات لیتیوم ، مواد و طرح های ...
بیشتر بدانید
راهنمای نهایی لوله های UPVC برای صنایع شیمیایی و لیتیوم: ا...
Jun 19,2025
لوله های UPVC (پلی وینیل کلرید غیر پلاستیک) به دلیل مقاومت در برابر خوردگی ، دوام و رعایت استانداردهای بین المللی مانند DIN و ANSI ، به طور گسترده در پردازش شیمیایی ، استخراج لیتیوم و کاربردهای صنعتی فشار قوی مو...
بیشتر بدانید
لوله های UPVC با کارایی بالا برای محیط های صنعتی سخت
Jun 12,2025
لوله های UPVC به طور گسترده در صنایعی که نیاز به مقاومت شیمیایی استثنایی و دوام دارند استفاده می شود. در این مقاله به بررسی ویژگی های کلیدی لوله های UPVC مقاومت شیمیایی بالا برای صنعت لیتیوم ، لوله کشی UPVC ضد خ...
بیشتر بدانید

پیام بگذارید

کنترل کیفیت دقیق

گروه ZHEYI به اصل "کیفیت اول" پایبند است، تجهیزات پیشرفته بین‌المللی و مواد اولیه با کیفیت بالا را اتخاذ می‌کند، هر مرحله از تولید را به شدت کنترل می‌کند و متعهد به ارائه محصولات خط لوله با عملکرد عالی و ظاهری نفیس است.

این شرکت از پیشرفته‌ترین تجهیزات تولیدی و مواد اولیه باکیفیت، از جمله Sekisui ژاپن و Lubrizol ایالات متحده، استفاده می‌کند. "ZHEYI" به طور بی‌نظیری فناوری تولید نفیس را با مدیریت حرفه‌ای ترکیب می‌کند و هر محصول تحت کنترل کیفیت دقیق - از تولید، بازرسی تا تحویل نهایی - قرار می‌گیرد و ترکیب کاملی از ظاهر و عملکرد را تضمین می‌کند.
تست عملکرد دقیق

در ZHEYI، هر محصول با دقت ساخته می‌شود، نه تنها بر طراحی زیبایی‌شناسی نفیس تمرکز دارد، بلکه همیشه به کیفیت ذاتی عالی نیز متعهد است. آزمایش دقیق عملکرد تضمین می‌کند که محصول حتی در شرایط سخت نیز می‌تواند پایداری و دوام خود را حفظ کند.:

● آزمایش چگالی: چگالی مواد را برای اطمینان از یکنواختی و پایداری سازه‌ها اندازه‌گیری می‌کند.
● آزمون دمای نرم شدن ویکات: درجه نرم شدن مواد را در شرایط دمای بالا ارزیابی می‌کند تا از توانایی محصول در مقاومت در برابر تغییر شکل در محیط‌های مختلف اطمینان حاصل شود.
● آزمایش فر: مقاومت حرارتی بلندمدت را شبیه‌سازی می‌کند و توانایی محصول را در تحمل دماهای بالا برای مدت طولانی تأیید می‌کند.
● تست هیدرواستاتیک: ارزیابی استحکام لوله‌ها در شرایط فشار بالا برای اطمینان از ایمنی و قابلیت اطمینان محصول.
● آزمایش ضربه با چکش سقوطی: مقاومت محصول در برابر ضربه را در حین حمل و نقل، نصب و استفاده روزانه آزمایش کنید.

شیر دیافراگم UPVC/CPVC دانش صنعت

تجزیه و تحلیل خصوصیات ساختاری و مقاومت در برابر خوردگی دریچه های دیافراگم فلنج UPVC/CPVC

UPVC (پلی وینیل کلرید غیر پلاستیک) و CPVC (کلر پلی وینیل کلرید) دریچه های دیافراگم فلنج به دلیل طراحی ساختاری منحصر به فرد و مقاومت در برابر خوردگی عالی ، در بسیاری از زمینه های صنعتی مورد استفاده قرار می گیرند. تجزیه و تحلیل زیر از دو جنبه از خصوصیات ساختاری و مقاومت در برابر خوردگی ، همراه با سناریوهای کاربردی صنعت معمولی ساخته شده است.

1. خصوصیات ساختاری
مهر و موم دیافراگم: دیافراگم الاستیک (مانند EPDM ، PTFE) به عنوان عنصر باز و بسته برای دستیابی به نشت صفر استفاده می شود ، از تماس بین قسمتهای متوسط و فلزی موجود در بدنه دریچه خودداری می کند و برای مایعات با خلوص بالا یا خورنده مناسب است.
اتصال فلنج: طراحی فلنج استاندارد (مانند ANSI ، DIN) نصب و جداسازی آن آسان است ، مناسب برای سیستم های خط لوله فشار بالا.
مواد سبک: وزن بدنه دریچه UPVC/CPVC بسیار پایین تر از دریچه های فلزی است ، باعث کاهش هزینه های نصب و داشتن مقاومت مکانیکی بالایی می شود.
کانال جریان ساده: طراحی مقاومت در برابر جریان کم ، کاهش رسوب متوسط ، مناسب برای شرایط کار حاوی ذرات یا مایعات چسبناک.

2. مقاومت در برابر خوردگی
UPVC و CPVC مقاومت در برابر خوردگی عالی در برابر اسیدها ، قلیایی ها ، نمک ها و حلال های آلی دارند ، اما تفاوت های اندکی بین این دو وجود دارد:
UPVC: مناسب برای اسید ضعیف ، قلیایی ضعیف و آب نمک در دمای اتاق (60 درجه سانتیگراد) ، مانند آب آشامیدنی ، تصفیه آب صنعتی و غیره.
CPVC: مقاومت در برابر دمای بالاتر (90 درجه سانتیگراد) ، می تواند در برابر اسیدهای قوی (مانند اسید هیدروکلریک ، اسید سولفوریک) و اکسیدان ها مقاومت کند ، که به طور گسترده در سیستم های آب اولتراپور در صنعت نیمه هادی الکترونیکی ، حمل و نقل مایع شیمیایی در صنعت فتوولتائیک مورد استفاده قرار می گیرد و تصفیه آب را در نیروگاه های هسته ای خنک می کند.

3 سناریوهای کاربردی صنعت
آب آشامیدنی ایمن: شیرهای دیافراگم UPVC استانداردهای بهداشتی را رعایت می کنند و در سیستم های آبرسانی شهری استفاده می شوند.
متالورژی: دریچه های CPVC در برابر خوردگی از محلول های آبکاری و فاضلاب ترشی مقاوم هستند و برای تصفیه فاضلاب ذوب آهن (فاضلاب صنعتی) مناسب هستند.
پزشکی: ساختار دیافراگم از آلودگی جلوگیری می کند ، نیازهای GMP را برآورده می کند و برای تحویل دارو استفاده می شود.
صنعت فتوولتائیک و الکترونیک: ویژگی های بالای خلوص CPVC برای فرآیندهای کلیدی مانند تمیز کردن ویفر سیلیکون و کنترل راه حل اچ مناسب مناسب است. $ $ $
