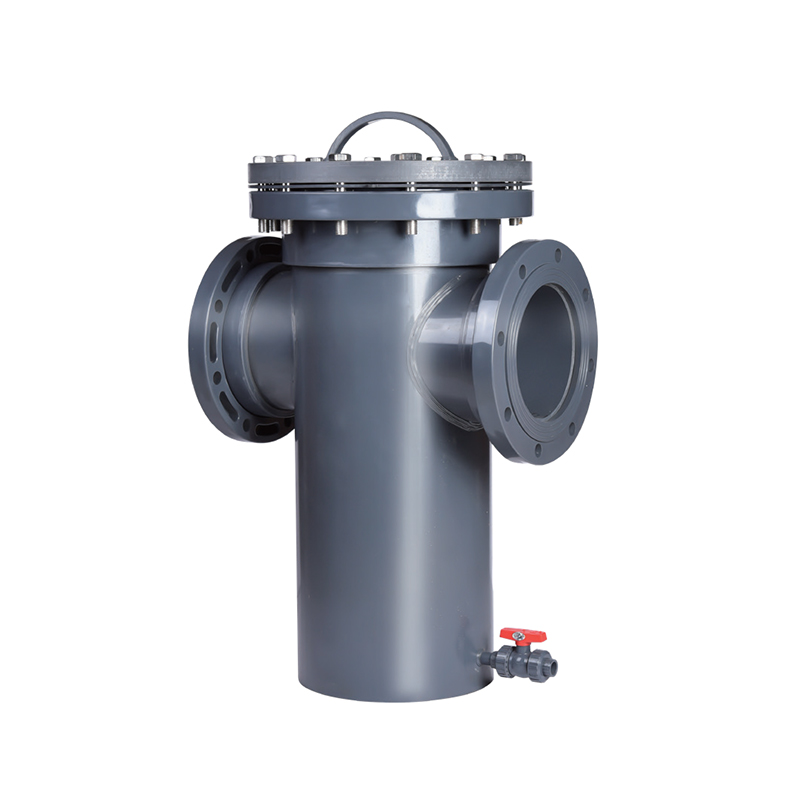

فیلتر سبد SCH8O/DIN UPVC/CPVC

فیلتر سبد UPVC/CPVC یک دستگاه فیلتراسیون با راندمان بالا است که به طور گسترده در تصفیه آب، فرآوری شیمیایی، مواد غذایی و سایر زمینه های صنعتی استفاده می شود. طراحی منحصر به فرد آن به طور موثر ناخالصی ها و ذرات جامد را از مایعات حذف می کند و عملکرد طبیعی سیستم را تضمین می کند.

این فیلتر دارای صفحات فیلتر چند لایه است که به کاربران امکان می دهد دقت های مختلف فیلتر را بر اساس نیازهای واقعی انتخاب کنند، کارایی فیلتر را بهبود می بخشد و عمر مفید تجهیزات را افزایش می دهد. تعمیر و نگهداری و تمیز کردن ساده است، زیرا کاربران فقط باید به صورت دوره ای سبد فیلتر را برای تمیز کردن حذف کنند و هزینه های نگهداری و حجم کار را کاهش دهند.

تماس با ما

قبلی：دریچه توپ پنوماتیک UPVC/CPVC
بعدی：میکسر استاتیک نوع SCH8O/DIN UPVC/CPVC SK

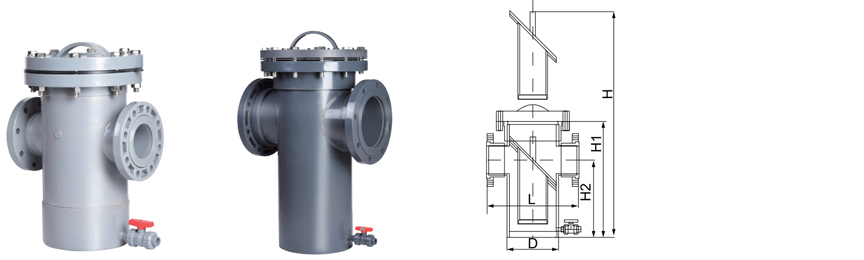

پارامتر کاربرد استانداردهای فنی

dn	DN	L	H	H1	D	تخلیه کنید
20	15	180	475	260	75	dn20
25	20	80	475	260	75	dn20
32	25	180	475	260	90	dn20
40	32	200	490	270	90	dn25
50	40	260	555	300	110	dn25
63	50	260	555	300	110	dn25
75	65	330	665	360	140	dn32
90	80	340	735	400	160	dn32
110	100	400	835	470	225	dn32
140	125	480	985	550	280	dn40
160	150	500	1145	630	280	dn40
225	200	560	435	780	315	dn50
280	250	660	1725	930	400	dn50
315	300	750	2245	1200	450	dn63

SCH80 / DIN · صافی INLINE

فیلتر سبد UPVC / CPVC

سبد قابل جابجایی · سوراخ دار یا مشبک · پوشش سریع باز می شود

فیلتر سبد UPVC/CPVC SCH80/DIN یک صافی درون خطی است که برای حذف جامدات معلق از جریان سیال خورنده و با خلوص بالا طراحی شده است. این فیلتر که مطابق با استانداردهای ASTM SCH80 و DIN ساخته شده است، از یک سبد سوراخ دار یا مشبک جداشدنی استفاده می کند که ذرات را جذب می کند و در عین حال جریان مداوم را امکان پذیر می کند. این سبد از طریق یک پوشش با باز شدن سریع قابل دسترسی است و امکان تمیز کردن یا تعویض سریع را بدون از بین بردن خط لوله فراهم می کند. بدنه فیلتر در UPVC برای خدمات شیمیایی عمومی و CPVC برای دماهای بالا تا 93 درجه سانتیگراد موجود است. بسته به کاربرد، سبد را می توان در مطابقت با مواد ترموپلاستیک یا فلزی مشخص کرد. این فیلتر به طور گسترده ای برای محافظت از پمپ های پایین دست، شیرها و ابزار دقیق از آسیب سایشی و رسوب استفاده می شود.

DN25–DN200 محدوده اندازه

PN10–PN16 رتبه بندی فشار

-20 درجه سانتی گراد تا 93 درجه سانتی گراد محدوده CPVC

نوع سبد سوراخ / مشبک

سبد قابل جابجایی

استخراج و تمیز کردن بدون حذف بدنه فیلتر از خط لوله، کاهش زمان خرابی تعمیر و نگهداری.

مقاومت شیمیایی

بدنه های UPVC و CPVC در برابر اسیدها، بازها و نمک ها مقاومت می کنند. CPVC خدمات را تا 93 درجه سانتیگراد افزایش می دهد.

افت فشار کم

فضای بزرگ سبد باز محدودیت جریان را به حداقل می رساند و انرژی پمپاژ را کاهش می دهد و در عین حال جذب ذرات را حفظ می کند.

فیلتراسیون همه کاره

سبدهای سوراخ دار برای صافی درشت یا سبدهای مشبک برای فیلتراسیون خوب. اندازه های سفارشی موجود است.

ساخت و ساز

بدن UPVC · CPVC

سبد UPVC · CPVC · SS304 · SS316

مهر و موم پوشش EPDM · FKM · PTFE

اتصالات سوکت · فلنج دار · رزوه دار

فیلتراسیون

سوراخ شده سوراخ های 0.5-10 میلی متر

مش مش 20-200

سفارشی شیاردار · سیم گوه

سبد volume 0.5-15 لیتر (بسته به اندازه)

استانداردها

ASTM D2467 (SCH80)

DIN 8061/8062

فشار PN10–PN16

دما UPVC 60°C · CPVC 93°C

سناریوهای کاربردی

01 شیمیایی محافظت از پمپ ها در برابر رسوب و زباله در خطوط انتقال اسید

02 نیمه هادی پرداخت UPW و حذف ذرات در نیمکت های مرطوب

03 انرژی فیلتراسیون مایع خنک کننده و فشار الکترولیت در تولید باتری

04 آب غربالگری فاضلاب و پیش تصفیه RO

05 داروسازی حفاظت از آب DI و حلقه CIP

06 خودرو فیلتراسیون رنگ، خنک کننده و شستشوی قطعات

دستورالعمل های نصب

با محفظه سبد رو به پایین یا افقی نصب کنید. فلش جریان باید تراز شود.
فضای کافی برای برداشتن سبد در نظر بگیرید. حداقل فاصله برابر با طول سبد است.
برای اتصالات جوش حلال از پرایمر و سیمان مخصوص UPVC یا CPVC استفاده کنید.
پیچ فلنج: از واشرهای تمام صفحه استفاده کنید. گشتاور به طور مساوی به 15-20 نیوتن متر در الگوی متقاطع.
قبل از نصب سبد را برای آسیب دیدگی بررسی کنید. از نشستن مناسب در مسکن اطمینان حاصل کنید.

محدودیت های بحرانی

دما: UPVC 60°C max · CPVC 93°C max. Basket may have lower limit.
از فشار نامی تجاوز نکنید. فشار دیفرانسیل با بارگذاری سبد افزایش می یابد.
پایش افت فشار وقتی dP از 0.5 بار بیشتر شد، سبد را تمیز کنید.
بررسی سازگاری مواد سبد با شیمی فرآیند.
برای نصب در فضای باز از رزین تثبیت شده با اشعه ماوراء بنفش یا پوشش محافظ استفاده کنید.

سوالات متداول

چند بار باید سبد را تمیز کنم؟

فرکانس تمیز کردن به بارگذاری جامدات و سرعت جریان بستگی دارد. اختلاف فشار در سراسر فیلتر را کنترل کنید. هنگامی که فشار دیفرانسیل به 0.3-0.5 بار بالاتر از مقدار تمیز می رسد، سبد باید برداشته و تمیز شود. در کاربردهای با مواد جامد بالا، ممکن است نیاز به بازرسی روزانه باشد.

تفاوت بین سبد سوراخ دار و مشبک چیست؟

سبدهای سوراخ دار دارای سوراخ هایی هستند و برای کرنش درشت (2 تا 10 میلی متر) استفاده می شوند. سبدهای مش از پارچه سیمی بافته شده استفاده می کنند و فیلتراسیون ظریف تری را ارائه می دهند (مش 20-200). سبدهای مشبک راندمان فیلتراسیون بالاتری دارند اما افت فشار بیشتری دارند. انتخاب بستگی به اندازه ذرات و افت فشار مجاز دارد.

آیا سبد بعداً با نوع دیگری قابل تعویض است؟

بله، سبد قابل تعویض است. با تغییر الزامات فرآیند، می توانید بین سبدهای سوراخ دار و مشبک جابه جا شوید. اطمینان حاصل کنید که سبد جایگزین دارای ابعاد کلی و سطح آب بندی یکسانی برای حفظ تناسب مناسب و عملکرد فیلتراسیون است.

اگر سبد کاملاً مسدود شود چه اتفاقی می‌افتد؟

سبد کاملاً گرفتگی باعث افزایش سریع افت فشار می شود. بدنه فیلتر شامل یک مکانیسم بای پس یا کاهش فشار در برخی تنظیمات است. با این حال، عملکرد مداوم تحت dP بالا ممکن است به سبد آسیب برساند یا باعث گرسنگی جریان شود. برای جلوگیری از این وضعیت، نظارت و تمیز کردن منظم توصیه می شود.

این فیلترهای سبدی در صنایع شیمیایی، متالورژی، فتوولتائیک، هسته ای، لیتیوم، نیمه هادی، مواد غذایی، دارویی، خودروسازی و تصفیه آب - مدیریت اسیدها، قلیایی ها، آب فوق خالص، آب آشامیدنی، آب گرید الکترونیکی و فاضلاب صنعتی، خدمت می کنند.

شرکت

شرکت خط لوله Zheyi (Wuhan) ، Ltd.

ZHEYI Group بله چین فیلتر سبد SCH8O/DIN UPVC/CPVC برای صنایع غذایی/خودرو/الکترونیکی تامین کننده و سفارشی ساخته شده فیلتر سبد SCH8O/DIN UPVC/CPVC برای صنایع غذایی/خودرو/الکترونیکی کارخانه. ما در سال ۲۰۰۷ تأسیس شدیم و بر تحقیق و توسعه، تولید، فروش و خدمات لوله‌های صنعتی CPVC و UPVC تمرکز داریم. این شرکت موفق به اخذ گواهینامه‌های متعددی از جمله مجوز تولید تجهیزات ویژه، مجوز بهداشت محصولات مرتبط با آب استان ژجیانگ، گواهینامه سیستم مدیریت کیفیت IS09001، گواهینامه سیستم مدیریت محیط زیست IS014001 و گواهینامه سیستم مدیریت بهداشت و ایمنی شغلی IS045001 شده است. این شرکت دارای بیش از ۵۰ حق مالکیت معنوی مستقل و حق واردات و صادرات مستقل است. به منظور ارائه محصولات متنوع و خدمات بهتر، این شرکت فناوری پیشرفته، تجهیزات ابزارآلات و مواد اولیه و سیستم‌های مدیریتی منحصر به فرد را از آلمان و ایالات متحده معرفی کرده است. در طول سال‌ها، محصولات ما به طور گسترده در انتقال مایعات اسیدی و قلیایی، آب فوق خالص، آب آشامیدنی، آب خالص درجه الکترونیکی و فاضلاب صنعتی در صنایع شیمیایی، متالورژی، فتوولتائیک، انرژی هسته‌ای، باتری لیتیومی، نیمه‌هادی الکترونیکی، مواد غذایی، دارو، خودرو، تصفیه آب صنعتی و سایر صنایع مورد استفاده قرار گرفته‌اند. در حال حاضر، گروه ZHEYI بیش از 30 شرکت فروش در سراسر کشور تأسیس کرده است و انواع محصولات به اروپا، آمریکا، آسیای جنوب شرقی و سایر کشورها و مناطق صادر می‌شود و مورد استقبال عمیق مشتریان داخلی و خارجی قرار گرفته است.

گواهی افتخار

خبر

لوله های UPVC SCH 80 در چه مواردی در کاربردهای صنعتی و تجا...
Jul 30,2026
پردازنده های شیمیایی، اپراتورهای تصفیه آب و تاسیسات صنعتی را مشخص می کند لوله UPVC SCH 80 هر جا که یک سیستم لوله کشی نیاز به نگه داشتن فشار داخلی بالاتر و مقاومت در برابر قرار گرفتن در معرض مواد شیمیایی ...
بیشتر بدانید
چه چیزی لوله SCH 80 UPVC را به یک انتخاب قابل اعتماد برای ...
Jul 23,2026
لوله SCH 80 UPVC با دیواره ضخیم تری نسبت به لوله SCH 40 در همان قطر خارجی ساخته شده است که باعث افزایش فشار آن می شود و آن را به استاندارد خطوط صنعتی حامل مواد شیمیایی خورنده، سیالات فرآیند داغ و آب تحت فشار تبدیل ...
بیشتر بدانید
چرا لوله SCH 80 UPVC به طور گسترده در سیستم های لوله کشی ص...
Jul 16,2026
ضخامت دیواره مشخصه ای است که لوله ای را که برای فشار صنعتی مورد نیاز است از لوله ای که برای مصارف سبک مسکونی استفاده می شود جدا می کند. لوله UPVC SCH 80 محکم در سمت سنگین آن خط قرار دارد و ساختار PVC غیر...
بیشتر بدانید

پیام بگذارید

کنترل کیفیت دقیق

گروه ZHEYI به اصل "کیفیت اول" پایبند است، تجهیزات پیشرفته بین‌المللی و مواد اولیه با کیفیت بالا را اتخاذ می‌کند، هر مرحله از تولید را به شدت کنترل می‌کند و متعهد به ارائه محصولات خط لوله با عملکرد عالی و ظاهری نفیس است.

این شرکت از پیشرفته‌ترین تجهیزات تولیدی و مواد اولیه باکیفیت، از جمله Sekisui ژاپن و Lubrizol ایالات متحده، استفاده می‌کند. "ZHEYI" به طور بی‌نظیری فناوری تولید نفیس را با مدیریت حرفه‌ای ترکیب می‌کند و هر محصول تحت کنترل کیفیت دقیق - از تولید، بازرسی تا تحویل نهایی - قرار می‌گیرد و ترکیب کاملی از ظاهر و عملکرد را تضمین می‌کند.
تست عملکرد دقیق

در ZHEYI، هر محصول با دقت ساخته می‌شود، نه تنها بر طراحی زیبایی‌شناسی نفیس تمرکز دارد، بلکه همیشه به کیفیت ذاتی عالی نیز متعهد است. آزمایش دقیق عملکرد تضمین می‌کند که محصول حتی در شرایط سخت نیز می‌تواند پایداری و دوام خود را حفظ کند.:

● آزمایش چگالی: چگالی مواد را برای اطمینان از یکنواختی و پایداری سازه‌ها اندازه‌گیری می‌کند.
● آزمون دمای نرم شدن ویکات: درجه نرم شدن مواد را در شرایط دمای بالا ارزیابی می‌کند تا از توانایی محصول در مقاومت در برابر تغییر شکل در محیط‌های مختلف اطمینان حاصل شود.
● آزمایش فر: مقاومت حرارتی بلندمدت را شبیه‌سازی می‌کند و توانایی محصول را در تحمل دماهای بالا برای مدت طولانی تأیید می‌کند.
● تست هیدرواستاتیک: ارزیابی استحکام لوله‌ها در شرایط فشار بالا برای اطمینان از ایمنی و قابلیت اطمینان محصول.
● آزمایش ضربه با چکش سقوطی: مقاومت محصول در برابر ضربه را در حین حمل و نقل، نصب و استفاده روزانه آزمایش کنید.

فیلتر سبد SCH8O/DIN UPVC/CPVC دانش صنعت

نقش کلیدی از فیلتر سبد UPVC/CPVC در آبکاری و تصفیه فاضلاب شیمیایی

فیلترهای سبدی UPVC (پلی وینیل کلرید غیر پلاستیک) و CPVC (پلی وینیل کلرید کلر) به دلیل مقاومت در برابر خوردگی عالی، استحکام مکانیکی بالا و مقرون به صرفه بودن، نقش مهمی در آبکاری، تصفیه فاضلاب شیمیایی و چندین زمینه صنعتی کلیدی دارند. در زیر سناریوهای کاربردی اصلی و تجزیه و تحلیل ارزش آن آمده است:

1. صنعت آبکاری: تصفیه کارآمد فاضلاب فلزات سنگین
فاضلاب آبکاری حاوی غلظت بالایی از فلزات سنگین (مانند کروم، نیکل، مس و غیره) است. فیلتر سبد UPVC/CPVC می تواند در برابر اسیدهای قوی (مانند اسید سولفوریک، اسید هیدروکلریک) و محیط های قلیایی قوی مقاومت کند، به طور موثر ذرات معلق و ناخالصی های محلول آبکاری را مهار کند، عملکرد پایدار سیستم تصفیه فاضلاب را تضمین کند و از تجهیزات جداسازی غشایی یا تبادل یونی بعدی محافظت کند.

2. تصفیه فاضلاب شیمیایی: مقاومت در برابر خوردگی و عمر طولانی
فاضلاب شیمیایی دارای اجزای پیچیده ای است (مانند حلال های آلی و اکسیدان های قوی). مواد CPVC در دماهای بالا (تا 90 درجه سانتیگراد) و محیط های خورنده عملکرد خوبی دارند. آنها برای پیش تصفیه در صنایع آفت کش، رنگ، پتروشیمی و سایر صنایع برای کاهش خطر انسداد لوله ها و پمپ ها مناسب هستند.

3. کاربردهای کلیدی بین صنعتی
فتوولتائیک: پودر سیلیکون و باقی مانده های شیمیایی را در مایع اچ فیلتر کنید تا از خلوص تولید سلول خورشیدی اطمینان حاصل کنید.
نیمه هادی الکترونیکی: برای جلوگیری از آلودگی ویفر، ذرات را در آماده سازی آب فوق خالص حذف کنید.
انرژی هسته ای: برای کنترل ذرات در سیستم های آب خنک کننده استفاده می شود، UPVC اصلاح شده مقاوم در برابر تشعشع با استانداردهای ایمنی خاص مطابقت دارد.
متالورژی: اکسیدهای فلزی را در فاضلاب ترشی فیلتر کنید تا اجزای ارزشمند را بازیابی کنید.
دارو: اطمینان حاصل کنید که میکروارگانیسم ها و ذرات معلق استانداردهای سیستم های آب تصفیه شده دارویی را رعایت می کنند.
تصفیه آب صنعتی: بویلرها و برج های خنک کننده را از رسوب و خوردگی محافظت کنید.
آب آشامیدنی: فیلترهای UPVC گل و لای و زنگ زدگی را در پیش تصفیه آب شهری از بین می برند و استانداردهای بهداشتی را رعایت می کنند.

4. خلاصه مزایای اصلی
مقاومت در برابر خوردگی: با محیط های شدید با pH 0-14 سازگار است و طول عمر آن بسیار بیشتر از فیلترهای فلزی است.
سبک وزن و نگهداری آسان: نصب مواد پلاستیکی آسان است و سبد فیلتر را می توان به سرعت جدا کرد و تمیز کرد.
مقرون به صرفه بودن: در سناریوهای فاضلاب اسیدی، مزیت قیمتی بیشتری نسبت به فیلترهای فولادی ضد زنگ دارد.
