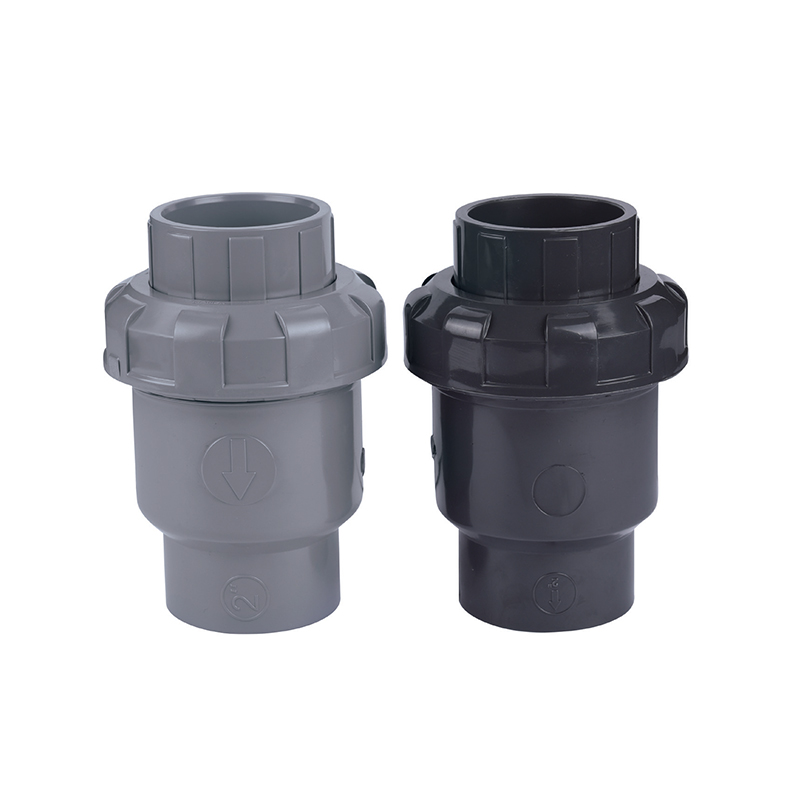

SCH8O/DIN UPVC/CPVC Ball Check Valve

The UPVC/CPVC ball check valve is a high-efficiency and reliable fluid control device designed for various industrial and construction applications. Its ball-shaped design allows the valve to open quickly during fluid flow and automatically close during reverse flow, effectively preventing backflow and fluid mixing to ensure the safety and efficiency of the system.

The valve is widely used in water treatment, chemical processing, pharmaceuticals, and food processing industries, especially in scenarios requiring high fluid purity. Its simple structure and convenient installation make it a modern industrial solution for high fluid control requirements.

تماس با ما

قبلی：شیر پایین توپی SCH8O/DIN UPVC/CPVC
بعدی：SCH8O/DIN UPVC/CPVC Gear Butterfly Valve

پارامتر کاربرد استانداردهای فنی

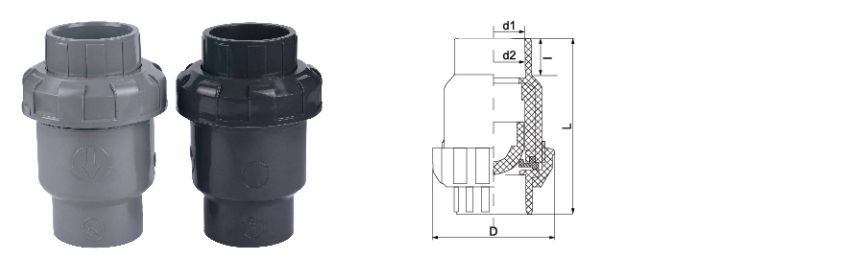

SIZE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)(	DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		53	63	73	85	97	118	134	158	202
L		90	106	124	139	151	169	230	262	346
I		16	19	22	26	31	38	44	51	61

SCH80 / DIN · NON-RETURN · SPRING LOADED

UPVC / CPVC Ball Check Valve

DN15–DN150 · PN10–PN16 · –20°C to +93°C

The SCH80/DIN UPVC/CPVC Ball Check Valve is a spring-loaded, non-return device engineered to prevent reverse flow in corrosive and high-purity fluid systems. Manufactured to ASTM SCH80 and DIN standards, this valve uses a spring-loaded ball that seats against a seal to block backflow while allowing free forward flow. The ball design provides a low-pressure drop and quick closing response. The valve body is available in UPVC for general chemical service and CPVC for elevated temperature applications up to 93°C. The O-ring seal, available in EPDM, FKM, or PTFE, ensures leak-tight shut-off when reverse flow occurs. Suitable for both horizontal and vertical installations.

DN15 – DN150 Size Range

PN10 – PN16 Pressure Rating

–20°C to +93°C CPVC Operating Range

Ball & Spring Check Mechanism

⦿

Spring-Loaded Ball Closure

The spring-loaded ball provides rapid closing response to prevent reverse flow, with the spring force calibrated to ensure positive seating even at low forward flow velocities.

⦿

Chemical & Thermal Resistance

UPVC and CPVC materials resist a wide range of acids, bases, and salts. CPVC extends service to 93°C. The ball and seal materials can be selected for specific chemical compatibility.

⦿

Low Pressure Drop

The spherical ball design minimizes flow restriction during forward flow, reducing system energy consumption and maintaining line efficiency across the operating range.

⦿

Horizontal or Vertical Installation

Suitable for both horizontal and vertical (upward flow) installations, providing design flexibility for new or retrofit piping systems without requiring special orientation.

Technical Specifications

Body Material UPVC · CPVC

Ball Material Solid UPVC · PTFE · Stainless Steel (optional)

Seal Material EPDM · FKM (Viton) · PTFE

Spring Material Stainless Steel 304 · 316 (coated)

Connection Socket (solvent) · Threaded (NPT/BSPT)

Standards ASTM D2467 · DIN 8061/8062 · ISO 16137

Seal & Ball Selection Guide

EPDM Seal Water, mild acids, alkalis · Up to 80°C

FKM Seal Hydrocarbons, oils, strong oxidizers · Up to 90°C

PTFE Seal Aggressive chemicals, solvents, high-purity · Up to 93°C

PTFE Ball Maximum chemical resistance, low friction

SS Ball High mechanical strength, wear resistance

Verify material compatibility with process chemistry and temperature before installation.

Industries & Applications

◈ Chemical & Metallurgy Acid transfer, caustic dosing, pump discharge protection, pickling lines

◈ Electronics & Semiconductor Ultrapure water distribution, chemical delivery, CMP slurry return

◈ Energy & Photovoltaics Battery electrolyte, solar cell etching, cooling water return lines

◈ Water Treatment Wastewater discharge, RO permeate, desalination, pump discharge

◈ Pharmaceutical & Food DI water loops, CIP return, sanitary lines, ingredient transfer

◈ Automotive & General Parts washing, paint circulation, cooling water, industrial wastewater

Installation Guidelines

Orientation: Install with flow arrow in the direction of forward flow. For horizontal lines, the spring provides reliable closure. For vertical lines, install with upward flow direction only.
Upstream/downstream: Allow at least 5 pipe diameters of straight pipe upstream and 3 diameters downstream for optimal performance.
Solvent welding: Use primer and cement specific to UPVC or CPVC. Allow full cure time before pressurization.
Threaded connections: Apply PTFE tape to male threads. Hand-tighten plus 1–2 turns with a strap wrench.
Inspection: Periodically inspect the seal and ball for wear or chemical attack, especially in high-cycle or abrasive service.

Critical Restrictions

Do not exceed 60°C for UPVC bodies. CPVC max 93°C continuous. Do not exceed seal temperature rating.
Not rated for steam service. Avoid rapid thermal cycling and sudden pressure surges.
Not designed for gaseous media — check valves are intended for liquid service only.
Spring material: Verify spring alloy is compatible with process chemistry to prevent corrosion and fatigue.
Avoid operation with high solids content or abrasive slurries that may damage the ball and seal surface.
Protect valve body from direct UV exposure. Use UV-stabilized material or apply protective coating.
Do not install in systems with pulsating flow that may cause rapid cycling and premature wear.

Field Troubleshooting

Valve does not close completely

Check for debris trapped between the ball and seal. Inspect seal for wear or chemical degradation. Verify spring is not broken or corroded. Replace damaged components.

Excessive pressure drop

Spring tension may be too high for the system flow. Verify valve sizing. For low-flow applications, consider lower spring force option. Check for debris restricting ball movement.

Chattering noise during operation

Flow velocity may be too low causing ball instability. Increase flow rate or install with a lighter spring. For pulsating flow, consider a dampened check valve design.

Leakage in reverse direction

Inspect the seal for damage or deformation. Verify the ball is seating correctly. For PTFE seals, check for cold flow at elevated temperatures. Replace seal if worn.

شرکت

شرکت خط لوله Zheyi (Wuhan) ، Ltd.

ZHEYI Group بله چین SCH8O/DIN UPVC/CPVC Ball Check Valve برای صنایع غذایی/خودرو/الکترونیکی تامین کننده و سفارشی ساخته شده SCH8O/DIN UPVC/CPVC Ball Check Valve برای صنایع غذایی/خودرو/الکترونیکی کارخانه. ما در سال ۲۰۰۷ تأسیس شدیم و بر تحقیق و توسعه، تولید، فروش و خدمات لوله‌های صنعتی CPVC و UPVC تمرکز داریم. این شرکت موفق به اخذ گواهینامه‌های متعددی از جمله مجوز تولید تجهیزات ویژه، مجوز بهداشت محصولات مرتبط با آب استان ژجیانگ، گواهینامه سیستم مدیریت کیفیت IS09001، گواهینامه سیستم مدیریت محیط زیست IS014001 و گواهینامه سیستم مدیریت بهداشت و ایمنی شغلی IS045001 شده است. این شرکت دارای بیش از ۵۰ حق مالکیت معنوی مستقل و حق واردات و صادرات مستقل است. به منظور ارائه محصولات متنوع و خدمات بهتر، این شرکت فناوری پیشرفته، تجهیزات ابزارآلات و مواد اولیه و سیستم‌های مدیریتی منحصر به فرد را از آلمان و ایالات متحده معرفی کرده است. در طول سال‌ها، محصولات ما به طور گسترده در انتقال مایعات اسیدی و قلیایی، آب فوق خالص، آب آشامیدنی، آب خالص درجه الکترونیکی و فاضلاب صنعتی در صنایع شیمیایی، متالورژی، فتوولتائیک، انرژی هسته‌ای، باتری لیتیومی، نیمه‌هادی الکترونیکی، مواد غذایی، دارو، خودرو، تصفیه آب صنعتی و سایر صنایع مورد استفاده قرار گرفته‌اند. در حال حاضر، گروه ZHEYI بیش از 30 شرکت فروش در سراسر کشور تأسیس کرده است و انواع محصولات به اروپا، آمریکا، آسیای جنوب شرقی و سایر کشورها و مناطق صادر می‌شود و مورد استقبال عمیق مشتریان داخلی و خارجی قرار گرفته است.

گواهی افتخار

خبر

لوله های UPVC SCH 80 در چه مواردی در کاربردهای صنعتی و تجا...
Jul 30,2026
پردازنده های شیمیایی، اپراتورهای تصفیه آب و تاسیسات صنعتی را مشخص می کند لوله UPVC SCH 80 هر جا که یک سیستم لوله کشی نیاز به نگه داشتن فشار داخلی بالاتر و مقاومت در برابر قرار گرفتن در معرض مواد شیمیایی ...
بیشتر بدانید
چه چیزی لوله SCH 80 UPVC را به یک انتخاب قابل اعتماد برای ...
Jul 23,2026
لوله SCH 80 UPVC با دیواره ضخیم تری نسبت به لوله SCH 40 در همان قطر خارجی ساخته شده است که باعث افزایش فشار آن می شود و آن را به استاندارد خطوط صنعتی حامل مواد شیمیایی خورنده، سیالات فرآیند داغ و آب تحت فشار تبدیل ...
بیشتر بدانید
چرا لوله SCH 80 UPVC به طور گسترده در سیستم های لوله کشی ص...
Jul 16,2026
ضخامت دیواره مشخصه ای است که لوله ای را که برای فشار صنعتی مورد نیاز است از لوله ای که برای مصارف سبک مسکونی استفاده می شود جدا می کند. لوله UPVC SCH 80 محکم در سمت سنگین آن خط قرار دارد و ساختار PVC غیر...
بیشتر بدانید

پیام بگذارید

کنترل کیفیت دقیق

گروه ZHEYI به اصل "کیفیت اول" پایبند است، تجهیزات پیشرفته بین‌المللی و مواد اولیه با کیفیت بالا را اتخاذ می‌کند، هر مرحله از تولید را به شدت کنترل می‌کند و متعهد به ارائه محصولات خط لوله با عملکرد عالی و ظاهری نفیس است.

این شرکت از پیشرفته‌ترین تجهیزات تولیدی و مواد اولیه باکیفیت، از جمله Sekisui ژاپن و Lubrizol ایالات متحده، استفاده می‌کند. "ZHEYI" به طور بی‌نظیری فناوری تولید نفیس را با مدیریت حرفه‌ای ترکیب می‌کند و هر محصول تحت کنترل کیفیت دقیق - از تولید، بازرسی تا تحویل نهایی - قرار می‌گیرد و ترکیب کاملی از ظاهر و عملکرد را تضمین می‌کند.
تست عملکرد دقیق

در ZHEYI، هر محصول با دقت ساخته می‌شود، نه تنها بر طراحی زیبایی‌شناسی نفیس تمرکز دارد، بلکه همیشه به کیفیت ذاتی عالی نیز متعهد است. آزمایش دقیق عملکرد تضمین می‌کند که محصول حتی در شرایط سخت نیز می‌تواند پایداری و دوام خود را حفظ کند.:

● آزمایش چگالی: چگالی مواد را برای اطمینان از یکنواختی و پایداری سازه‌ها اندازه‌گیری می‌کند.
● آزمون دمای نرم شدن ویکات: درجه نرم شدن مواد را در شرایط دمای بالا ارزیابی می‌کند تا از توانایی محصول در مقاومت در برابر تغییر شکل در محیط‌های مختلف اطمینان حاصل شود.
● آزمایش فر: مقاومت حرارتی بلندمدت را شبیه‌سازی می‌کند و توانایی محصول را در تحمل دماهای بالا برای مدت طولانی تأیید می‌کند.
● تست هیدرواستاتیک: ارزیابی استحکام لوله‌ها در شرایط فشار بالا برای اطمینان از ایمنی و قابلیت اطمینان محصول.
● آزمایش ضربه با چکش سقوطی: مقاومت محصول در برابر ضربه را در حین حمل و نقل، نصب و استفاده روزانه آزمایش کنید.

SCH8O/DIN UPVC/CPVC Ball Check Valve دانش صنعت

How to correctly select UPVC/CPVC ball check valve? Key factors and industry application guide

UPVC (unplasticized polyvinyl chloride) and CPVC (chlorinated polyvinyl chloride) ball check valves are widely used in many industries due to their corrosion resistance, lightweight and high cost performance. Correct selection requires comprehensive consideration of media characteristics, working conditions and industry-specific needs. The following are key selection points and typical industry application analysis:

1. Media compatibility
UPVC: Suitable for weak acid, weak alkali and clear water media at room temperature (≤60°C), such as drinking water, industrial water treatment, etc.
CPVC: Higher temperature resistance (≤90°C), can withstand strong acids, strong alkalis and some organic solvents, suitable for chemical liquid transportation in the electronic semiconductor industry or etching wastewater treatment in the photovoltaic industry.

2. Pressure and flow requirements
Low-pressure systems (such as pure water delivery in the medicine industry) can choose standard pressure levels (PN10~16).
High-pressure or pulse conditions (such as cooling circulation systems in metallurgy) need to verify the pressure bearing capacity of the valve body, and choose a reinforced structure if necessary.

3. Special industry requirements
Nuclear power plants: must comply with radiation-resistant material certification and ensure zero leakage to prevent pollution.
Industrial wastewater: When containing granular media, it is recommended to use a ball check valve with an anti-blocking design to avoid the valve ball from getting stuck.
Safe drinking water: The valve body material must pass NSF/ANSI 61 and other drinking water safety certifications.

4. Installation environment
For space-constrained scenarios (such as electronic semiconductor factory service pipelines), compact flanges or threaded connection styles should be selected.
Corrosive environments (such as acid wastewater pipelines in the photovoltaic industry) require additional checks on the tolerance of sealing materials (such as EPDM, FPM).

5. Maintenance and lifespan
For systems that are frequently started and stopped (such as CIP cleaning pipelines in the pharmaceutical industry), it is recommended to choose wear-resistant valve balls (such as ceramic coatings) to reduce the frequency of maintenance.
