سفارشی ساخته شده دریچه توپ فلنج پنوماتیک برای صنایع غذایی/خودرو/الکترونیکی

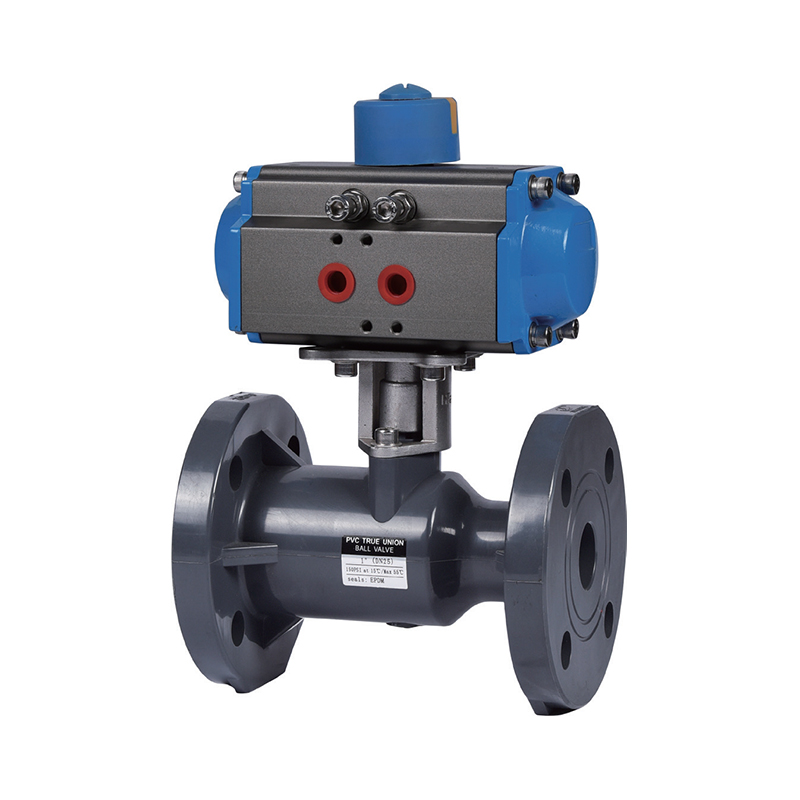

دریچه توپ فلنج پنوماتیک

دریچه توپ فلنج پنوماتیک

در بین انواع دریچه ها ، دریچه توپ فلنج پنوماتیک مقاومت سیال دارد. حتی نوع کاهش یافته دارای مقاومت در برابر سیال نسبتاً کم است. بدنه دریچه دریچه توپ پنوماتیک مجهز به یاتاقان های رانش برای کاهش گشتاور اصطکاک روی ساقه ، اطمینان از عملکرد طولانی مدت و انعطاف پذیر است. صندلی دریچه عملکرد آب بندی را ارائه می دهد ، که از مواد الاستیک مانند PTFE ساخته شده است ، که با افزایش فشار متوسط ​​، قابلیت آب بندی را افزایش می دهد. علاوه بر این ، آب بندی ساقه قابل اعتماد و در برابر آسیب است. با توجه به خواص خودآزمایی مواد مورد استفاده و حداقل از دست دادن اصطکاک با توپ ، شیر توپ پنوماتیک عمر طولانی دارد. چشمه ها بین توپ ، ساقه و بدنه دریچه به تخلیه برق استاتیک تولید شده در هنگام تعویض کمک می کند و از استفاده ایمن اطمینان می یابد. $ $ $

تماس با ما
  • دریچه توپ فلنج پنوماتیک
قبلی：دریچه توپ فلنج برقی
بعدی：دریچه های برقی UPVC/CPVC
پارامتر کاربرد استانداردهای فنی

  • (1) مواد: UPVC ، CPVC
    (2) اندازه: 1 "جدید4 " ، DN25جدیدDN100 ، DN32جدیدDN110
    (3) استاندارد: دین
    (4) اتصال: فلنج
    (5) فشار کار: 150PSI ، 1.0مگسPa
    (6) دمای کار: UPVC (جدید10 ℃ -60 ℃) ، CPVC (-10 ℃ -90 ℃)
    (7) حداقل فشار هوا: 45PSI ، 0.4MPa
    (8) رنگ بدن: UPVC (خاکستری تیره) ، CPVC (خاکستری روشن)

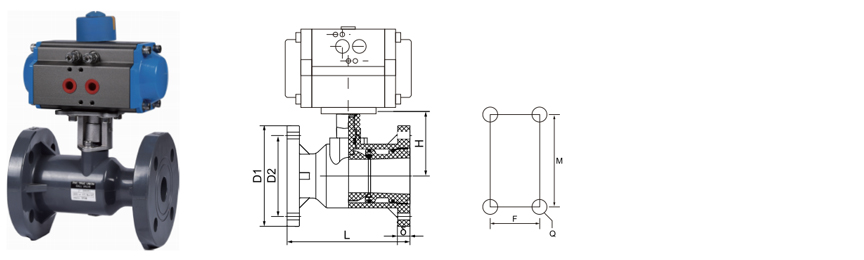

    اندازه/نام.

    DN32

    DN40

    DN50

    dn6e

    DN75

    DN90

    DN110

    DN140

    DN160

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (DN65)

    (DNB0)

    (DN100)

    (DN125)

    (DN150)

    (1 ")

    (1-1/4 ")

    (1-1/2 ")

    (2 ")

    (2-1/2 ")

    (3 ")

    (4 ")

    (5 ")

    (6 ")

    D1

    115

    140

    145

    165

    180

    195

    220

    250

    285

    D2

    دره

    85

    100

    110

    125

    145

    160

    180

    210

    240

    ansi

    79

    89

    98

    121

    140

    152

    191

    216

    241

    جنجال

    42.5

    48.5

    61

    73

    90

    105

    132

    158

    186

    N-φ

    دره

    4-φ14

    4-φ18

    4-φ18

    4-φ18

    4-φ18

    8-φ18

    8-φ18

    8-φ18

    8-φ18

    ansi

    4-φ16

    4-φ16

    4-φ16

    4-φ19

    4-φ19

    4-φ19

    4-φ19

    8-φ22

    8-φ22

    جنجال

    4-φ19

    4-φ19

    4-φ19

    4-φ19

    4-φ19

    8-φ19

    8-φ19

    8-φ23

    8-φ23

    δ

    16

    18

    18

    20

    20

    25

    25

    27

    29

    ج

    -

    -

    -

    -

    45

    45

    49

    49

    49

    M

    40

    52

    52

    70

    84

    84

    121

    121

    121

    سعدی

    2 × M6

    2 × M8

    2 × M8

    2 × M8

    4 × M10

    4 × M10

    4 × M10

    4 × M10

    4 × M10

    گشتاور (n · m)

    4

    6

    8

    12

    18

    26

    35

    حالت کار محرک دوتایی/یک عمل (NC که به طور معمول بسته است ، به طور معمول باز نیست)

    مشخصات

    20

    25

    32

    40

    50

    63

    75

    90

    110

    140

    160

    1/2 "

    3/4 "

    1 "

    11/4 "

    11/2 "

    2

    2 1/2 "

    3 "

    4"

    5

    6 "

    استرس کنترل کننده

    4 ~ 8

    رابط منبع هوای استاندارد Namur

    G 1/4 "

    مدل های محرک بازیگری مضاعف

    TBN032D

    TBN032D

    TBN032D

    TBN052D

    TBN052D

    TBN63D

    TBN75D

    TBN83D

    TBN92D

    TBN105D

    TBN125D

    مدل های محرک بازیگری مجرد

    TBN052SK

    TBN052SK

    TBN052SK

    tbn063sk

    tbn063sk

    TBN75SK

    tbn83sk

    TBN92SK

    TBN105SK

    TBN125SK

    tbn140sk $ $ $

محصولات پیشنهادی
شرکت
شرکت خط لوله Zheyi (Wuhan) ، Ltd.
شرکت خط لوله Zheyi (Wuhan) ، Ltd.

ZHEYI Group بله چین دریچه توپ فلنج پنوماتیک برای صنایع غذایی/خودرو/الکترونیکی تامین کننده و سفارشی ساخته شده دریچه توپ فلنج پنوماتیک برای صنایع غذایی/خودرو/الکترونیکی کارخانه. ما در سال ۲۰۰۷ تأسیس شدیم و بر تحقیق و توسعه، تولید، فروش و خدمات لوله‌های صنعتی CPVC و UPVC تمرکز داریم. این شرکت موفق به اخذ گواهینامه‌های متعددی از جمله مجوز تولید تجهیزات ویژه، مجوز بهداشت محصولات مرتبط با آب استان ژجیانگ، گواهینامه سیستم مدیریت کیفیت IS09001، گواهینامه سیستم مدیریت محیط زیست IS014001 و گواهینامه سیستم مدیریت بهداشت و ایمنی شغلی IS045001 شده است. این شرکت دارای بیش از ۵۰ حق مالکیت معنوی مستقل و حق واردات و صادرات مستقل است. به منظور ارائه محصولات متنوع و خدمات بهتر، این شرکت فناوری پیشرفته، تجهیزات ابزارآلات و مواد اولیه و سیستم‌های مدیریتی منحصر به فرد را از آلمان و ایالات متحده معرفی کرده است. در طول سال‌ها، محصولات ما به طور گسترده در انتقال مایعات اسیدی و قلیایی، آب فوق خالص، آب آشامیدنی، آب خالص درجه الکترونیکی و فاضلاب صنعتی در صنایع شیمیایی، متالورژی، فتوولتائیک، انرژی هسته‌ای، باتری لیتیومی، نیمه‌هادی الکترونیکی، مواد غذایی، دارو، خودرو، تصفیه آب صنعتی و سایر صنایع مورد استفاده قرار گرفته‌اند. در حال حاضر، گروه ZHEYI بیش از 30 شرکت فروش در سراسر کشور تأسیس کرده است و انواع محصولات به اروپا، آمریکا، آسیای جنوب شرقی و سایر کشورها و مناطق صادر می‌شود و مورد استقبال عمیق مشتریان داخلی و خارجی قرار گرفته است.

گواهی افتخار
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 en
  • شرکت ملی پیشرفته
  • گواهی
  • گواهی
خبر
پیام بگذارید
  • شرکت خط لوله Zheyi (Wuhan) ، Ltd.
    کنترل کیفیت دقیق

    گروه ZHEYI به اصل "کیفیت اول" پایبند است، تجهیزات پیشرفته بین‌المللی و مواد اولیه با کیفیت بالا را اتخاذ می‌کند، هر مرحله از تولید را به شدت کنترل می‌کند و متعهد به ارائه محصولات خط لوله با عملکرد عالی و ظاهری نفیس است.

    این شرکت از پیشرفته‌ترین تجهیزات تولیدی و مواد اولیه باکیفیت، از جمله Sekisui ژاپن و Lubrizol ایالات متحده، استفاده می‌کند. "ZHEYI" به طور بی‌نظیری فناوری تولید نفیس را با مدیریت حرفه‌ای ترکیب می‌کند و هر محصول تحت کنترل کیفیت دقیق - از تولید، بازرسی تا تحویل نهایی - قرار می‌گیرد و ترکیب کاملی از ظاهر و عملکرد را تضمین می‌کند.

  • شرکت خط لوله Zheyi (Wuhan) ، Ltd.
    تست عملکرد دقیق
    در ZHEYI، هر محصول با دقت ساخته می‌شود، نه تنها بر طراحی زیبایی‌شناسی نفیس تمرکز دارد، بلکه همیشه به کیفیت ذاتی عالی نیز متعهد است. آزمایش دقیق عملکرد تضمین می‌کند که محصول حتی در شرایط سخت نیز می‌تواند پایداری و دوام خود را حفظ کند.:

    ● آزمایش چگالی: چگالی مواد را برای اطمینان از یکنواختی و پایداری سازه‌ها اندازه‌گیری می‌کند.
    ● آزمون دمای نرم شدن ویکات: درجه نرم شدن مواد را در شرایط دمای بالا ارزیابی می‌کند تا از توانایی محصول در مقاومت در برابر تغییر شکل در محیط‌های مختلف اطمینان حاصل شود.
    ● آزمایش فر: مقاومت حرارتی بلندمدت را شبیه‌سازی می‌کند و توانایی محصول را در تحمل دماهای بالا برای مدت طولانی تأیید می‌کند.
    ● تست هیدرواستاتیک: ارزیابی استحکام لوله‌ها در شرایط فشار بالا برای اطمینان از ایمنی و قابلیت اطمینان محصول.
    ● آزمایش ضربه با چکش سقوطی: مقاومت محصول در برابر ضربه را در حین حمل و نقل، نصب و استفاده روزانه آزمایش کنید.

دریچه توپ فلنج پنوماتیک دانش صنعت

تشخیص و شیوه های نگهداری گسل متداول دریچه های توپ فلنج پنوماتیک (سناریوهای برنامه چند صنعت)

دریچه های توپ فلنج پنوماتیک به طور گسترده ای در آب آشامیدنی ، متالورژی ، فتوولتائیک ، انرژی هسته ای ، نیمه هادی های الکترونیکی ، دارو ، تصفیه آب صنعتی ، فاضلاب صنعتی و سایر مزارع به دلیل باز و بسته شدن سریع ، آب بندی خوب و مقاومت بالا استفاده می شود. با این حال ، در عملکرد طولانی مدت ، ممکن است خرابی به دلیل ویژگی های متوسط ​​، شرایط کار یا عملکرد نادرست رخ دهد. موارد زیر مشکلات متداول و پیشنهادات نگهداری است که در ترکیب با سناریوهای مختلف صنعت مورد تجزیه و تحلیل قرار می گیرند:

1. تشخیص و راه حل های متداول
نشت داخلی یا خارجی دریچه
دلایل احتمالی: سایش حلقه آب بندی (مانند پیری طولانی مدت دمای بالا از PTFE) ، آسیب به صندلی دریچه و پیچ های فلنج شل.

تفاوت های کاربرد صنعت:
پزشکی/نیمه هادی الکترونیکی: رسانه های با خلوص بالا نیاز به نشت صفر دارند ، و مواد صندلی دریچه باید به طور مرتب بررسی شود (مانند پلی تترا فلوئورو اتیلن تقویت شده PPL).
نیروگاه هسته ای/فاضلاب صنعتی: از رسانه های خورنده (مانند اسید و قلیایی) به راحتی می توان بدنه دریچه را خورد و از دریچه های Hastelloy یا فلورین استفاده می شود.

محرک های پنوماتیک کند یا شکست خورده اند
دلایل احتمالی: فشار کافی منبع هوا ، خرابی دریچه سولنوئید ، تجمع آب در سیلندر (هوای فشرده خشک نیست).

تفاوت های کاربرد صنعت:
فتوولتائیک/متالورژی: محیط با درجه حرارت بالا باعث ایجاد آب متراکم بیشتر در خط لوله منبع هوا می شود و خشک کن هوا باید نصب شود.
آب آشامیدنی ایمن: محیط مرطوب ممکن است باعث خوردگی محرک شود و سطح حفاظت IP67 توصیه می شود.

دریچه گیر کرده یا قادر به تغییر نیست
دلایل احتمالی: تبلور متوسط ​​(مانند نمک در فاضلاب صنعتی) ، تجمع ناخالصی (مانند سیلت در تصفیه آب) ، عدم نگهداری طولانی مدت.

تفاوت های کاربرد صنعت:
تصفیه آب صنعتی: برای جلوگیری از مسدود شدن ذرات ، حفره دریچه را به طور مرتب بشویید.
نیمه هادی های الکترونیکی: از آلودگی یون فلزی باید در سیستم های آب فوق العاده جلوگیری شود و دریچه های کاملاً روکش شده توصیه می شود.

2. شیوه های نگهداری هدفمند
بازرسی و تمیز کردن منظم
صنعت آب آشامیدنی/دارویی سالم: هر سه ماه مهر و موم را جدا و بازرسی کنید تا اطمینان حاصل شود که هیچ بیوفیلم یا باقیمانده شیمیایی وجود ندارد.
فتوولتائیک/نیمه هادی: برای پاکسازی خط گاز برای جلوگیری از آلودگی ذرات از نیتروژن با خلوص بالا استفاده کنید.

روغن کاری و مدیریت آب بندی
متالورژی/انرژی هسته ای: برای جلوگیری از اصطکاک خشک از گریس مقاوم در برابر درجه حرارت بالا (مانند گریس مبتنی بر سیلیکون) در شرایط درجه حرارت بالا استفاده کنید.
فاضلاب صنعتی: در محیط های رسانه ای خورنده ، توصیه می شود از بسته بندی گرافیت Bellows برای محافظت مضاعف از مهر و موم های ساقه دریچه استفاده کنید.

نگهداری سیستم پنوماتیک
مشترک برای همه صنایع:
Triplex منبع گاز (فیلتر ، شیر کاهش فشار ، جمع کننده غبار روغن) را بررسی کنید تا از فشار پایدار اطمینان حاصل شود (معمولاً 0.6 mpa 0.4 ~ 0.6).
دریچه های solenoid و سوئیچ های محدود باید ضد گرد و غبار و ضد رطوبت باشند ، به خصوص برای محیط های فضای باز گیاهان فتوولتائیک.

3. اقدامات احتیاطی ویژه برای صنعت
انرژی هسته ای: باید مطابق با استانداردهای ASME III یا RCC-M باشد ، و مواد بدنه دریچه باید مقاوم در برابر تابش باشد (مانند فولاد ضد زنگ کربن 316L فوق العاده کم).
نیمه هادی های الکترونیکی: پولیش الکترولیتی (RA≤0.4μm) از سطح شیر در تماس با محیط برای جلوگیری از ریزش ذرات.
پزشکی: تحت شرایط عقیم سازی (SIP/CIP) ، شیر باید در برابر چرخه بخار با دمای بالا بالاتر از 120 درجه سانتیگراد مقاومت کند. $ $ $
